停车场安保系统方案

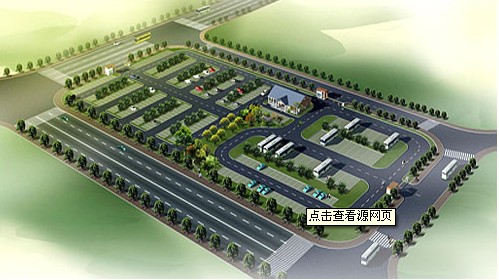

一、系统设计思想考虑到整个车场安全，在停车场四周围墙安装红外对射探测器，并在车场的四周及进出入口安装高速球形摄像机对整个车场实现24小时全天候监控，当有人非法闯入时报警主机可以联动硬盘录像机开始录像，或直接使硬盘录像机进入预先设置好的预制位。

二、系统设计本停车场的需要对整个停车场环境24小时监控，所以在安防产品的选择上，使用美国通用电气公司GE系列安防产品。系统防盗主要以周界防范为主，在每面围墙增加红外对射探测器探测器共8对，采用总线式安装方式，安装简单，布线方便。特别适合于周界安全防范使用。本系统中采用1台GE NX-8报警主机，使用双总线驱动模块NX-2192及单防区扩展模块SI-ID实现红外对射探测器连接。本方案中周界的距离比较小，所以在红外对射的选型上，选用距离比较短的红外对射器件，满足小距离的使用。停车场监控要求对停车场里的车辆安全及进出入车辆24小时全天候监控，所以在高速球机的选型上，使用昼夜型高速球，在此采用kalate 18X高速球形摄像机6台。监控中心使用1台监视器和1台硬盘录像机，对所有的图像录像。录像方式可以是全天候录像，或是移动侦测录像、报警录像、联动录像等。系统核心为GE Security 的NetworX报警控制主机NX-8，共计8个防区，包括周边防区（主动红外对射）8个，系统报警控制主机NX-8安装在监控室内，搭配NX-148E液晶显示键盘用于系统控制和编程操作。配制NX-507E继电器模块实现与报警系统联动。若要实现报警与灯光联动，可以在增加NX-507E 1块。同时为保证系统用电功率，系统另外配置电源箱一个（输出12VDC/5A），内置7Ah铅酸蓄电池一个，系统所有用电探测器均由电源箱供电。系统内配置防剪警号1个，安装在值班室所有警号报警时均可发出110分贝以上声强，并防剪断。

三、系统产品简介

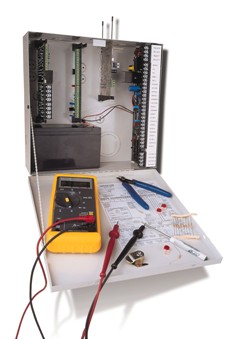

1、系统报警控制主机NX-8及其配件基本特性：最多可扩展为48个可编程（有线/无线）防区；所有防区均可被设为火警或盗警防区；最多可接24个键盘；内置8个真正的子系统；每个子系统可接8个键盘； 2线制/4线制烟感兼容；支持公共防区； 240个4位用户密码；内置RS-232串行接口可用于直接连接打印机或电脑；内置2个可编程输出；最大2amps电流输出；支持动态电池测试；电话线防剪；支持远程/现场上传/下载；可保存512个代时间、日期和子系统编号的系统事件记录；支持SIA和CID报警通讯格式；支持所有市场主流的报警通讯格式；报警事件记录可上传或下载；与ITI无线设备无缝兼容；支持PinPoint双总线技术。
可选配件： NX-216 16有线防区扩展模块 NX-408E/416E/448E 8/16/48无线防区扩展模块 NX-320E 总线延伸/电源模块 NX-507E 7继电器输出扩展模块 NX-508E 8输出扩展模块，内置X-10端口和并行打印机接口 NX-540 电话接口模块 NX-534E 双向监听/对讲模块，内置X-10端口 NX-590E 网络接口模块 NX-1700E 非接触智能读卡器 NX-1710E 单门门禁控制器扩展模块 NX-2192E PinPoint双总线接口模块 SI-ID 单防区编址模块 4I4O 4输入/4输出编址模块
可选键盘： NX-1308E 8防区LED键盘，带门 NX-1316E 16防区LED键盘，带门 NX-1324E 24防区LED键盘，带门 NX-148E 192防区LCD显示键盘，带门 NX-1448E 48防区LCD固定字符键盘，带门
2、主动红外对射探测器AX-100/200/250PLUS 室外射程30/6075米；内置报警状态显示；调节角度好，易于校对；双同步脉冲射束设计以增强稳定性；即使型号损失了99%仍可正常工作；自动型号增益控制；可调节射线切断周期；防雷击功能；坚固耐热的外壳设计；具有双向发射功能；可调射束频率；报警记忆；内置C型继电器。
3、高速球形摄像机采用美国通用(GE)公司的KALATEL摄像机和KALATEL嵌入式硬盘录像机。 CyberDome™智能球18倍精简型特点：一体化的彩色和黑白摄像机彩色模式和黑白模式可自动转换双绞线视频传输功能 18X光学镜头自动/手动聚焦 0.12lux彩色灵敏度（1/3s） 0.006lux黑白灵敏度（1/3s） 12X数字变焦 470电视线分辨率可编程的电子快门背光补偿 360度持续水平旋转 64个预置点 2条4分钟ShadowTours录制路线 16个预置和区域标题 4条巡视路线自动返回功能电源同步 CyberDome日夜型智能球具有一体化的彩色/黑白摄像机、18X自动聚焦的变焦镜头、内置解码器，是KALATEL最先进的高速智能球。创新的高分辨率摄像机有一个可移动的红外滤光器，可以保证球型摄像机能24小时全天候工作。白天，它是2Lux（1/50s）灵敏度的彩色摄像机，晚上，当亮度降低到用户定义的设置，它自动移开红外滤光器，变成0.1Lux（1/50s）灵敏度的黑白摄像机。用户也可以手动控制日、夜状态的转换。电子快门可以增强感光灵敏度。当快门速度从1/50秒降低到1/3秒时，日夜型摄像机的光灵敏度可增强16倍，可在低照度条件下时增强图像质量。此时彩色灵敏度是0.12Lux，黑白灵敏度是0.006Lux。 CyberDome 日夜型智能球可以使用同轴电缆或者通过标准的UTP双绞线实现实时传输视频。其他的特点还包括：12X数字变焦、自动光圈（手动优先）、自动/手动聚焦、背光补偿、64个预置点、16个预置和区域标题、自动归位、自动巡视、自动旋转。它还有4条摄像机巡视路线，包括2条4分钟的ShadowTours录制路线，用户由此可对智能球进行编程，使智能球能连续地按记忆的路线跟踪，并旋转、俯仰和按需要的速度变焦并在所选的目标停留。此外，还提供了电源同步功能，它可以同步所有的CyberDome智能球的垂直相位，可以避免视频切换过程中产生的图像滚动情况。 CyberDome日夜型提供全方位的旋转，俯仰和变焦动作，预置点之间的移动速度可高达400度/秒。手动控制时的速度在0.5度/秒和120度/秒之间。光学监测器可以精确地跟踪摄像机的位置，高质量的金质滑环可以保证360度的旋转。高精密的步进电机驱动云台部件平滑地移动。如果需要手动操作，由微处理器控制的电机可以提供定位精度高达0.01度的变速控制。摄像机安装安成后，自动/手动聚焦，数字变焦，背光补偿和其他功能都可以远程控制和编程，CyberDome系列智能球的电源输入是24VAC，通过双绞线控制，使用端子排来连接电缆。室外安装的摄像机，增加风扇和加热器。
4、监视器本方案KALATEL 21寸监视器，主要用于硬盘录像机回放显示。主要特性: 参数：规格：彩色21寸平面直角显象管结构：金属外壳解像度： 500线制式： PAL，NTSC兼容参数调节：屏幕上显示调节（OSD）视频输入：复合视频1.0Vp-p/75Ω 电源： AC100-240V 50/60Hz 功率： 80W Max 视频连接头：视频输入2个BNC 1个Y/C，视频输出2个BNC 1个Y/C输出尺寸： 483(W)×457(H)×492(D)mm
5、硬盘录像机DVSR-08RT 8路嵌入式网络硬盘录象机 DVSR系列网络硬盘录像机是结合IT领域各项最新技术，如视音频压缩/解压缩，大容量硬盘记录，TCP/IP网络等，为安防领域而设计的一款优秀的数字监控产品。它同时具有数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，即可本地独立工作，也可联网组成一个强大的安全监控网，广泛用于银行、电力、师法、交通、小区工厂、仓库等各领域、各部门的安全防范。物理接口 8路视/音频输入 1路视/音频输出 1路线路音频输入（用于双向语音对讲） 1个10/100M自适应以太网口 8路报警信号输入 4路报警信号输出 1个RS485键盘接口 1个RS232口 1个RS485口 1个USB接口 1个VGA接口标准特性 DVSR系列网络硬盘录像机采用高性能嵌入式实时多任务操作系统（rtos）和嵌入式处理器，完美实现构建监控系统所需要的各种功能，代码固化在FLASH中，系统更加稳定可靠。支持多达16路PAL/NTSC制式视频信号，每路皆可实时每秒25帧CIF分辨率的独立硬件压缩。视频压缩采用H.264压缩技术，不仅支持变码率，而且支持变帧率，可设定视频图像质量，也可设置视频图像的压缩码流。每路音频信号独立实时压缩，音频标准采用G.722，压缩码率为16Kbps 视频和音频压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频。支持多种分辨率从FULL D1到QCIF 支持多区域移动帧测支持OSD 支持透明LOGO或非透明LOGO 支持水印技术其它功能可以支持8个IDE硬盘，每个IDE硬盘的容量可200GB 同时工作硬盘个数量最多不超过2个硬盘文件系统为FAT32 硬盘上文件可选择循环记录和非循环记录支持网络硬盘库支持USB闪盘、USB硬盘，USB刻录机支持记录有六种模式：定时录像、手动录像、移动检测录像、报警录像、移动帧测录像&报警录像、移动侦测录像报警录像具备WEB SERVER功能，可以通过浏览器访问网络硬盘录像机。远程维护：可以通过应用软件或浏览器设置参数在线升级：可以通过网络在网络硬盘录像机工作时升级其控制软件标准机箱：标准19寸，安装方便，可上机架双向对讲：支持监控中心和本地之间的语音通讯云台控制：可通过本地控制面板或网络用RS485接口控制云台和镜头
