深圳研发大楼网络机房设计方案
| |||||||||||||||||||||||||||||||||||||
一、用户需求
中兴研发大楼机房建设,本机房处在中兴研发大楼四楼,建筑面积1564.12平方米,核心筒及走道面积约421平方米,层高4.8米,净高3.2米,承重500Kg/㎡。 本数据中心定位为中兴全球网络核心和研发、办公IT应用核心,兼全球网络监控中心。要求充分考虑IT技术发展趋势和中兴的业务发展需要,严格按照信息产业部及建设部等国家部委有关标准和规范,参考主流的IDC,电信机房设计,高标准,高规格设计。能代表和展示中兴高科技形象,符合客户参观学习的要求并要考虑今后可能对外提供主机托管业务。监控系统要求对过道及机房进行没有死角覆盖,过道须安装低照度彩色摄像头。根据机房区域布局合理安排彩色摄像头。监控系统配硬盘录相机,资料保留时间两个月以上,并全部有联动功能。摄像信号一路传到网络监控中心,一路传到本大楼保安值班室(在弱电间已预留六路监控接口)。选择适当规格的监控台及其附件。
| |||||||||||||||||||||||||||||||||||||
二、系统设计
系统设计原则: 规范性:符合国家部委相关标准和规范、符合行业惯例;满足消防验收及使用要求;不得改变建筑结构和承重件。 先进性:采用目前比较先进的报警与监控设备,充分考虑将来的各种要求,选用比较著名的产品。 可靠性:使用的产品经过IS9000国际质量体系认证,安全可靠,系统稳定性强 开放性:所选的硬盘录像机和报警主机可以和多种设备相兼容,提供开放行接口满足各种需求。 环保:所选用材料环保、阻燃,无有害气体,耐用,并考虑将来的环保要求。 经济性:设备及材料的选型遵守性价比原则及市场上容易采购的原则并综合考虑维护和运行成本。 可扩展性:设计的监控和防盗系统可以提供良好的扩展性。 可管理性:报警系统和监控系统管理方便可靠,通过计算机能够实现电子地图功能,方便报警管理。
系统设计思想: 根据用户的需求,对整个园区的周围和每层楼的楼道进行监控,通过硬盘录像机对所有的视频图像录像。楼道的光线比较暗,可选择光照度较低的彩色摄像机,实现昼夜监控功能,在摄像机附近安装红外双鉴探测器。通过对报警主机增加继电器输出模块实现报警与监控联动,当前端的红外探头被触发以后,报警主机发出报警,并驱动相应的继电器输出,报警主机给硬盘录像机1开关信号,驱动相应位置的硬盘录像机开始录像。
系统实现: 报警产品采用美国通用公司(GE)的NX-8报警主机及DD105红外双鉴探头,硬盘录像机采用国产比较著名的品牌大力16路嵌入式硬盘录像机。摄像机采用GE公司的KALATEL日夜形彩色摄像机。 美国通用公司(GE),GE Security是全球电子安防技术的领导者,致力于帮助世界各地的企业和家庭保护自己的雇员、财产和家人的安全。GE Security隶属的通用电器公司,秉承通用电器的一贯信念,始终关注产品和服务的创新,世界级制造商的探索,卓越的企业运作。 GE Security提供广泛的保安保全电子产品:防盗报警控制主机、各类入侵探测器、移动探测器、火灾探测器、紧急拉手、报警中心接收机。 GE Security旗下的产品广泛,包括数字监控,消防,钥匙管理,门禁控制,光纤通讯,微量炸药及毒品探测、十多个著名品牌、上千种型号的产品,为客户提供完整的安全防范产品的系统解决方案。
| |||||||||||||||||||||||||||||||||||||
三、设备说明 | |||||||||||||||||||||||||||||||||||||

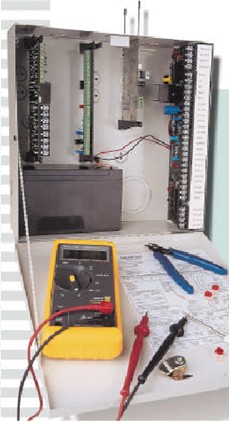

NX-8报警主机 NX-8主机采用了专利技术的主板侧置技术,安装接线和扩展都十分方便。主板工艺精良,全部采用SMT贴片技术,具有良好的抗干扰能力,该机主要特点如下:
最多可扩展为48个有线/无线防区,内置8个子系统; 所有防区均可设置为火警或盗警防区; 最多可连接24个键盘; 支持远程电脑上传或下载系统设置及报警信息; 独有的侧插入主板设计,方便系统扩展; 内置4个主板输出,47种系统事件可以触发; 支持2线制或4线制烟感探测器; 最多支持99个4位或66个6位用户密码; 内置警号驱动及电压输出; 动态电池测试; 电话线防剪; 可保存185个带时间、日期的系统事件记录; 支持SIA和CID报警通讯格式。
|
![]() | ||||||||||||||||||||||||||||||||||||
红外双鉴探测器DD105
高性能的PIR探测技术与高质量的微波模块相结合; DD105:12米探测范围-7片幕帘 高精密度抛物线聚焦幕帘反射镜; PIR:采用最新的4D信号处理技术; 微波:独有的“DoM”信号处理技术; 最新的双技术处理集成电路; 极低的微波发射功率; 插入式的电气安装方式; 独特的双对置天线; 低功耗; 双回路/线末功能(仅限于DD105)。
|
![]() | ||||||||||||||||||||||||||||||||||||
双对置天线
DD100系列探测器不是两种探测技术的简单组合。它采用了GE PIR探测器的所有优势技术,包括全密封的抛物线聚焦反射镜和最新的”4D”信号处理技术。结合了GE先进的微波技术,即最新设计的采用双对置天线,以确保更好的信噪比和更佳的微波方向性的技术。其结果是DD100系列探测器不但具有敏锐的探测能力同时具有优异的防误报警能力。
|
|||||||||||||||||||||||||||||||||||||
移动距离(DoM)信号处理技术
独有的微波处理技术将模拟信号转换为数字信号,并由专门设计的集成电路芯片处理,以判断闯入者移动的距离,而不理会闯入者的移动速度或是距离探测器的远近。这样可保证以均衡的微波信号覆盖整个探测区域。
|
|||||||||||||||||||||||||||||||||||||
立体幕帘探测技术
得益于大获成功的EV系列PIR探测器,DD100系列同样具有立体幕帘探测技术。全方位的防爬行探测可提供最大限度的安全,立体幕帘的特性确保探测器不但具有更好的入侵探测灵敏度,而且将环境对PIR稳定性的影响降至最低。
|
|||||||||||||||||||||||||||||||||||||
“4D”信号处理技术
4D信号处理技术是最新发明的被动红外探测处理技术。”4D”信号处理技术可使探测器智能地分析信号的模式,从而有效地区分真实的人体移动还是误报警。探测器可根据探测到的连续信号,对物体的大小、形状、移动速度进行分析,从而有效地避免误报警。
|
|||||||||||||||||||||||||||||||||||||
有效的探测范围控制
DD100系列可以对PIR和微波两个探测通道的探测范围进行调整。由于采用了抛物线聚焦的幕帘型反射镜,当安装在较小的房间时,我们可以同时缩短探测器在PIR和微波通道的探测距离,从而使探测器更稳定的工作,充分发挥该系列探测器的卓越的探测性能。
|
|||||||||||||||||||||||||||||||||||||
附件
墙装或吊顶安装支架可选。可提供更灵活的安装方式,同时可根据使用要求对准探测方向。
|
|||||||||||||||||||||||||||||||||||||

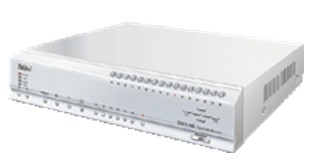

硬盘录像机DV-109C
浙江大立科技有限公司是由浙江省科学技术厅所属浙江省测试技术研究所转制而成, 专业从事红外热成像、安防监控等系统集成的科研、生产与销售的综合性高新企业,致力于为用户提供产品销售、技术支持、系统集成、全面解决方案、售后技术服务及工程服务的国家“双软件认证”企业。
|
|||||||||||||||||||||||||||||||||||||
嵌入式全实时MPEG-4 DV-109CX系列硬盘录像机
完善设计、降低功耗,彻底杜绝系统发热 独特硬盘管理技术、大幅度降低硬盘工作时间 16路独立硬件编解码压缩、真正实现16路音视频实时同步 独特降噪芯片,有效增强图像清晰度 优化算法、智能缓存技术
功能和技术特征
DV109CX16路嵌入式实时硬盘录像机采用低功耗高性能嵌入式微处理器及嵌入式实时多任务操作系统(RTOS),完全脱离PC平台设计的不稳定,彻底杜绝了病毒的侵入,性能稳定,启动迅速,系统参数及程序固化在FLASH中,掉电永不丢失。
DV109CX系列嵌入式实时硬盘录像机采用增强型MPEG-4压缩编码技术及专用ASIC MPEG-4编解码集成电路,具有功耗低、速度快、图像清晰、压缩比高的优点。在相同画质条件下,占用硬盘空间是MPEG-1压缩算法的1/3 ~ 1/6。采用优化模糊检索算法及智能型缓存分配技术,真正实现16路实时显示、音视频实时(25帧/秒/路)同步录像,硬盘读/写数据快捷、方便,最大限度延长了硬盘寿命。
DV109CX系列嵌入式实时硬盘录像机支持单帧图像回放及图片转换,支持多种录像方式,支持多种分辨率显示,支持流协议(RTP/RTCP、RTSP),支持IE浏览,支持双向语音对讲,支持变码率及变帧率,支持CDRW/DVD/USB移动硬盘等数据设备。
DV109CX系列嵌入式实时硬盘录像机采用嵌入式按键及遥控操作模式,人机界面友好,全中文图形化菜单操作界面(GUI),每路视频均附带汉字标题及时间显示,标题内容可任意设置。
DV109CX系列嵌入式实时硬盘录像机可与其它监控系统互通互联(如安防、门禁等),实现系统间报警联动,可与会计系统对接将录像资料按客户号、时间、金额、柜员号等存入服务器或在本机编号,便于管理和检索,并可叠加显示取款客户号、客户名、提款金额、并对违规操作发出报警。
DV109CX系列嵌入式实时硬盘录像机集监视、回放、录像、网络传输于一体,是金融、交通、电力、电信、教育、军事、公检法等行业用户网络数字录像监控的首选产品。
实时监视功能: 监视器、VGA显示器等多种输出接口 实时单画面\四画面\九画面\十六画面多画面监视 图像可设置部分屏蔽,避免不必要的监控、录像及报警 每路视频亮度、对比度、灰度、饱和度及色度可以设置 NTSC、PAL制式自动识别分辨率D1
录像功能: 视频压缩采用增强型MPEG-4固定码流、增强型MPEG-4可变码流及帧率 最大支持16路音视频信号独立同步实时压缩,录像\回放音、视频同步,绝无滞后。手动录像、定时录像、报警联动录像、动态检测录像等多种录像模式,并具有预录功能 每路视频均有5个可选压缩级别(差、普通、较好、好、最好) 支持多种分辨率,从FULL D1(704*576)到QCIF(176*144) 每路音频信号可实时音频监听
回放功能: 十六路音视频全实时录像的同时,可实现单路回放 采用时间流设计,实现快速检索 录像检索可按通道,日期时间及报警事件检索 可将监控画面拍照成图片,作为证据资料 多种录像回放模式:快放、慢放、向前,向后、暂停及逐帧播放等方式 录像分辨率最高可达D1(704X576)视频分辨率
存储功能: 内置1-8个IDE硬盘,通过扩展IDE接口卡可挂接更多数量的硬盘,每个硬盘接口均可直接支持超大容量的硬盘 硬盘工作采用非工作盘休眠方式,减少发热和功耗,延长硬盘寿命 硬盘录像文件可以选择覆盖式循环记录和非循环记录 可通过网络下载硬盘上的录像文件 录像文件可通过硬盘录像机上的USB接口进行备份 硬盘、光盘等多种备份方式 支持1394总线设备
报警功能: 移动侦测报警,每路视频可单独设置192个检测区域,检测灵敏度(0~99)可调 视频丢失报警 16路外部开关量输入报警 4路开关量输出,实现报警联动 报警时,可联动录像、开关、声光告警、电子地图切换,控制摄像头到指定位置 报警时,自动向设定的授权计算机发送报警信息及相关的视频图像 自动定时布防和撤防
网络功能: 远程网络实时监视及录像文件下载 远程网络查询及回放硬盘录像机上的录像文件 远程网络实时记录视频压缩文件 远程网络文件备份,可将录像文件备份到网络上有权限的计算机上 可同时对八台硬盘录像机进行监视录像、远程备份及远程控制 多点看多点,可同时向八台网络上有权限的计算机,发送不同画面的八路视频图像并分别受控 支持双向音视频传输 远程网络云台镜头控制 远程网络控制布防和撤防 远程对硬盘录像机进行参数设置、修改及软件升级,实现远程维护 可通过网络进行双向语音对讲 支持流协议(RTP/RTCP、RTSP),可通过IE浏览器直接访问控制 网络流量自动调整,网络流量较大时自动降低图像数据流量,以保证网络上其它业务的正常进行(报警时不会自动降低) 网络中断自动检测恢复 适合各种网络环境 支持网络组播(IP Multicast) 多级密码管理,网络上各计算机只能按权限查看相应图像及录像文件
控制功能: 兼容多种云台解码器通信协议,实现对云台镜头的控制 兼容多种球型摄像机通信协议,实现对球型摄像机的控制 兼容多种报警接口箱通信协议,接收外部报警信息及对辅助设备进行的控制 兼容多种矩阵通信协议,实现对矩阵的控制 云台预置位设置及报警联动I/O控制 断电报警、来电重启 自动锁屏 每台硬盘录像机都有一个独立的地址,可用一个遥控器控制多台硬盘录像机 支持16个开关量输入和4个开关量的输出,支持本地报警和网络报警联动 可与其它监控系统互联(如安防、消防、门禁),实现系统间报警联动 支持RS-232/485接口,与外部系统对接联动
接口: RS-485接口,用于控制云台解码器、球型摄像机、键盘、矩阵及报警接口箱等外部设备,并可作为透明传输通道使用 RS-232接口,用于连接调制解调器进行联网操作或与计算机串口连接进行系统维护和升级 10\100Base-T接口,用于网络远程访问 E1接口 用于2M通道的网络远程访问 ISDN接口(选配) 用于在ISDN信道上传输 ADSL接口(选配) 用于在ADSL信道上传输 USB接口,用于备份录像文件
安全管理功能: 三级用户管理,一般用户只能观看授权的摄像头及录像 多重密码设防控制 用户权限设置及控制权协商 水印技术,防止图像被删除和篡改,完善的日志管理
|
![]() | ||||||||||||||||||||||||||||||||||||
性能参数 | |||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
音频
|
|||||||||||||||||||||||||||||||||||||
接口
|
|||||||||||||||||||||||||||||||||||||
视频分配放大器选型 | |||||||||||||||||||||||||||||||||||||
视频分配放大器,将输入的视频信号无损失分配放大,对路口传回的视频多路输出,作为中心大屏显示系统和视频矩阵切换系统视频输入。对视频切换矩阵监视器输出视频分配,作为监视器输入和分控中心视频输入。视频分配放大器影响到分控中心图像质量,采用KALATEL的KTD-344多通道视频分配放大器,KTD-344的16个通道中的每一个都可以接受1路视频信号,并把它分配到4路视频输出上。

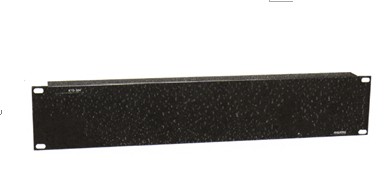

KTD-344多通道视频分配放大器
特点: 提供16路独立的1X4视频分配放大 所有输出视频的强度相同 彩色兼容 为使用的输出可自动终止 只需要3.5英寸,深1.5的垂直机架空间 深度只有1.9英寸
KTD-344结合了16个独立的1X4视频分配放大器在一个单元内,每1路放大器通道接受1路复合视频信号,并且分配到4路单独的视频输出上。每1路输出都提供单位增益到75欧姆负载,确保输出信号和输入信号相等。未使用的输出可自动终止。所有的通道都对通过的彩色信号提供宽范围的频率响应。
KTD-344可以安装在墙上或者19英寸标准机架上,它只需要3.5英寸的垂直机箱空间。提供12VAC变压器,所有的视频通过BNC接头连接。
技术参数 电气参数
输入 电压:12VAC交流 功率:12VA
视频 输入:16路 输出:64路(每路输出4个) 带宽:32MHZ,-1.5dB 50MHZ,-3dB 信噪比: -60 dB 增益: 0 dB±1 dB 阻抗: 75欧姆,输入/输出
连接 电源:2个端子,可拆卸 视频:BNC接头
机械 重量:2.65磅 外壳:0.050” (1.27mm铝) 外观:光亮氧化处理
|
![]() | ||||||||||||||||||||||||||||||||||||

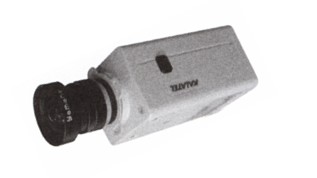

Kalatel KTC-41HD枪式摄像机
特点: 超级自动增益控制 自动光圈 C/CS接口,可接受视频或直流光圈伺服信号 自动白平衡背光补偿(BLC) 隔离开关电源 光圈视频伺服驱动或DC直流驱动 所有调节都在背板完成 可以感应红外或LED 彩色黑白自动切换(0.005Lux) 红外线环境下为0Lux
技术参数: 成像器件:1/2"隔行扫描CCD 有效像素:752(H)×582(V) 解像度:480TVL 最小照度:0.005Lux (F0.75) 信噪比:48dB 曝光系统:CCD光圈模式,1/50-1/100000秒 白平衡:ATW、AWB手动预置和PTL-OSD控制 视频输出:1.0Vp-p/75欧姆 功耗:1.45W 工作环境:-10摄氏度~50摄氏度 尺寸:60(W)×53(H)×111(L)mm 电源:DC12V & AC24V
|
![]() | ||||||||||||||||||||||||||||||||||||
