别墅安防系统方案
| ||
|
一、设计目的
本案为别墅防盗和CCTV监控及可视对讲系统解决方案，方案依据《广东省安全技术防范管理条例》和客户的技防要求进行设计。设计的主要目的是配合已有的人防措施，使该别墅24小时得到有效的防范和监视，从而杜绝非法闯入、抢劫及盗窃现象。 防盗报警系统一般由报警控制主机和前端探测器组成。报警控制主机依照预设的程序工作，处理安装在房屋不同位置的各种探测器送来的报警信息，然后触发现场警号并通过电话线将报警报告发送至报警中心或用户的移动电话。 安全对住户来说是尤为重要的一个部分。本案设计将周边围墙的红外线防越界报警系统和闭路电视监控结合起来。通过CCTV可以随时观察到周界围墙、主要通道、重要保安部位的动态情况，可以进行实时录像，从而保证了各主要场所的绝对安全。 数码可视对讲系统旨在替换传统可视对讲系统产品的同时提供更丰富的应用。美格数码可视对讲基本系统由可视对讲门口机、室内机组成，除提供可视对讲、远程开锁等基本功能外，还可提供信息发布、广告服务、紧急报警、设备运行状态监控等先进功能。 本案本着系统稳定可靠，防范有效，误报警少，响应时间短（报警信息传送至联网报警中心），造价适中的目的为客户提供合适的有线安防系统解决方案。
| ||
|
二、设计思想
本案的主要设计思想为在别墅内安装报警控制主机一台，共有防区48个，需通过防区扩展模块达到。在进户门旁安装美观的液晶键盘一个用于控制系统的运作。考虑用户使用方便，主机增加无线扩展模块一个，即可使用无线钥匙扣遥控按钮对系统进行布撤防操作，同时该遥控按钮可在紧急情况下当做紧急报警按钮使用。整个系统主要采用有线方式对整个别墅的周界、外围（主要为窗户和落地玻璃门、进户门）和室内各个保护区域进行全方位保护和监视。主机采用传统的电话线报警方式，连接到保安服务中心或用户的移动电话。当发生报警后，保安服务中心能够第一时间了解到住户家的报警情况。
| ||
|
1) 先进性
2) 扩展性
3) 安全性和可靠性
4) 实用性和经济性
| ||
|
四、报警点位分布
系统共有48个防区，包括有线防区46个，无线防区2个。报警控制主机使用GE Security的 NX-8，主机安装NX-216/16有线防区扩展模块2块，NX-408E/8无线防区扩展模块1块，系统键盘为液晶键盘NX-148E。主机安装在别墅杂物室内，键盘安装在进户门旁。无线防区扩展模块为保证接收良好，应配用美观的外壳NX-469明装一楼的开阔处。防剪警号安装别墅大门外。
由于室外围墙的特殊性，在别墅大门两侧围墙安装主动红外对射探测器（1对），在别墅大门之间安装室外光栅（1对），在别墅两边围墙的6堵墙上安装主动红外对射探测器（6对），在后面围墙墙栋顶部安装主动红外对射探测器（1对），对整个别墅围墙全面保护，防止犯罪分子越墙而入。在别墅前后两侧空地另配置室外红外探测器（4个，可选），一方面对别墅一楼和三楼的玻璃窗及侧门保护，另一方面可以作为周界围墙防范的补充。在别墅左侧的各楼层楼梯安装室外红外探测器（1个），防止从楼梯直接闯入。在2楼前阳台安装双鉴探测器（1个），防止从前门攀爬而入。在三楼和二楼之间的通风口处也安装室外红外探测器(1个)，防止从通风口直接进入二楼房间。以上为防周界报警防区。各防区布置请参见平面布置图1（略）。
别墅大门和进户门均安装铁门专用嵌入式门磁(2个)，不易发觉且不会影响整体美观；车库门上安装卷帘门专用门磁（1个，可选）；对重要房间的房门安装门磁；所有玻璃门窗可以安装幕帘式探测器或门/窗磁加以保护；室外阳台、走廊、过道、楼梯等场所安装室外专用红外探测器防止非法闯入；重要房间、室内楼梯等场所均安装双鉴探测器重点保护，其它室内可安装被动红外幕帘式探测器，搭配探测器支架使用，以保证较好的探测效果。以上为防闯入报警防区。各防区布置请参见平面布置图2。三个楼层报警点分布具体说明如下：
一楼：右侧会客室的两个窗户采用幕帘式红外探测器保护（1个），左侧卧室的窗户采用幕帘式红外探测器保护（1个）；客厅安装吸顶式红外探测器（1个），用来保护整个客厅；前面落地门窗安装幕帘式红外探测器保护（1个）；通往二楼的室内楼梯口安装双鉴探测器加以保护（1个，可选）。
二楼：左边客人房窗户安装幕帘式红外探测器保护（1个），入户门安装铁门专用嵌入式门磁(1个，可选)；左边卧室窗户安装幕帘式红外探测器保护（1个），入户门安装铁门专用嵌入式门磁(1个)，靠近阳台入户门安装门磁保护（1个）；餐厅和厨房的窗户和落地玻璃门安装幕帘式红外探测器保护（2个）； 在窗户较多且面积较大的客厅，有针对性地安装音频玻璃破碎探测器（1个），用于防范可能的砸碎玻璃闯入；右边会客室的窗户安装幕帘式红外探测器保护（1个）；楼梯口的园林玻璃砖处安装玻璃破碎探测器保护（1个）；通往三楼的室内楼梯口安装双鉴探测器加以保护（1个，可选）。
三楼：主卧室的房门安装门磁保护（1个），安装吸顶式红外探测器保护整个房间（1个），玻璃窗安装幕帘式红外探测器保护（1个），配套洗手间玻璃窗安装幕帘式红外探测器保护（1个）；公共洗手间玻璃窗安装幕帘式红外探测器保护（1个）；女儿卧室房门安装门磁保护（1个），安装吸顶式红外探测器保护整个房间（1个），落地玻璃门窗安装幕帘式红外探测器保护（1个），阳台安装室外探测器防攀爬闯入（1个）；室内楼梯口安装双鉴探测器加以保护（1个，可选）；三个卷帘门安装专用的卷帘门门磁（3个）；玻璃屋安装音频玻璃破碎探测器（1个）；在窗户较多且面积较大的房间，有针对性地安装音频玻璃破碎探测器（1个）。
室内同时安装环境探测器，厨房安装煤气泄漏探测器（1个），同时在三楼卧室通道和餐厅均设置内置温升探头的烟雾探测器（2个）。这两种探测器与紧急报警按钮一样均为24小时防区，用户无需布/撤防系统，系统自行在遇险时报警，作为基本消防火灾防范措施；在三楼主卧室及女儿卧室可以安装紧急按钮（2个），用户在非常情况下拉开紧急报警开关可触发现场警号鸣叫，以达到震慑犯罪分子并求取近援的作用。以上为生命安全报警防区。各防区布置请参见平面布置图3。
从方便业主操作方便考虑，系统总控制键盘安装在主进户门内的墙上，同时配用2个无线钥匙扣遥控按钮（NX-408无线防区扩展板用于接收无线钥匙扣遥控按钮的信号，因此需安装在靠近主机处），可供随身携带，业主在进门或出门后或在房间的任何一个地方，都可使用遥控按钮将系统布撤防。该钥匙扣遥控按钮同时可当做紧急报警按钮使用。
系统配置1个防剪警号和1个报警闪灯，警灯安装在别墅的前门口，防剪警号安装在首层走廊的外墙上，报警时音量可达110分贝以上。同时该警号具有防剪功能，任何对警号线路的破坏均会触发警号鸣叫。警号和电话线共同构成示警输出。 | ||
|
五、 报警设备选型
由于该别墅属于高保安等级的住户，因此需要技术比较可靠，稳定的报警主机和探测器组成防盗系统，以保证系统的高稳定性和可靠性，减少误报警并避免漏报警。基于本公司的实际使用经验，本方案的主要报警系统器材全部采用美国通用智能科技公司（GE Security）的产品（除主动红外对射和光栅外），方案选型的基本思想为保证系统稳定可靠、防范有效、误报警少、使用方便。
通用电气智能科技（亚太）有限公司（GE Security ）隶属于著名的跨国公司GE（通用电气） 的基础设施集团(GE Infrastructure)，是全球电子安防技术的领导者，全球最大的保安、消防、电视监控、门禁控制及光纤通信，违禁品探测设备制造商之一。其下属的Sentrol公司、Caddx公司和ITI（Interactive Technologies Inc.）公司均是安防行业的翘楚，凭借在此领域的多项专利，GE-Interlogix一直领导着安防系统的发展方向，能为用户提供从防盗报警到家居自动控制的全方位解决方案。
1、门/窗磁
2、室内移动探测器
3、室外移动探测器
4、红外对射探测器和室外光栅
5、玻璃破碎探测器
6、烟雾探测器
7、煤气泄漏报警器
8、紧急按钮
9、钥匙扣遥控按钮 | ||
| 六、报警设备说明 | ||
|

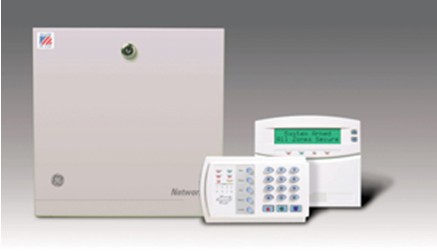

1、NX-8 报警控制主机
NX系列有线报警控制主机是GE Security公司属下Caddx公司最优秀的产品，具有较高的性价比。NX-8主机采用了专利技术的主板侧置技术，安装接线和扩展都十分方便。主板工艺精良，全部采用SMT贴片技术，具有良好的抗干扰能力。
最多可扩展为48个有线/无线防区，内置8个子系统； 所有防区均可设置为火警或盗警防区； 最多可连接24个键盘； 支持远程电脑上传或下载系统设置及报警信息； 独有的侧插入主板设计，方便系统扩展； 内置4个主板输出，47种系统事件可以触发； 支持2线制或4线制烟感探测器； 最多支持99个4位或66个6位用户密码； 内置警号驱动及电压输出； 动态电池测试； 电话线防剪； 可保存185个带时间、日期的系统事件记录； 支持SIA和CID 报警通讯格式。
|
 | |
|
2、NX-148E LCD键盘
192防区LCD键盘 75-110mA电流驱动 尺寸：157mm宽 x 135mm高 x 33mm厚 键盘颜色/材料：白色/ABS
|
 | |
|
3、NX-408E 8防区无线扩展模块
可为NetworX系列主机增加8个无线防区； 与GE Learn Mode 无线探测器无缝兼容； 内置防拆开关； 可安装在离主机最远760米的位置； 室外空旷地带接收范围达250米。
|
 | |
| 4、NX-470 无线钥匙扣遥控按钮
提供方便的系统控制功能（布防或撤防）； 嵌入式按钮有效防止误报警； 红色的LED指示灯确认按钮被按下； 可触发紧急报警信号； 内置3VDC，33mAh碱性电池； 电池使用寿命为5-8年。
|
 | |
|
5、XA-030D 主动红外对射探测器
光束结构；首家采用水晶球镜和菲涅尔透镜子相结合，光学聚焦更强大； 配有LED可视窗：设置后的动作确认更为迅捷。独特的产品造型； 荧光材料制造的荧光色机体，在光线较差的地方也能调核校准； 不透光的全黑体壳设计，全新的杂光滤波功能； 内设微电脑智能CPU芯片，独特的记忆存储功能； IP55外壳防护等级，全周橡胶封圈，可有效防雨、防尘和防虫； 射程：户外30米,室内60米； 射束特征：脉冲红外线 ； 电源输入：10 ～ 28VDC ； 报警输出：N.C. 30VDC，0.3A max； 工作温度：-25℃～55℃；
|
 | |
| 6、HA-20WM 主动红外对射探测器
夜间便捷调整装置； 荧光材料制造的荧光色机体，在光线较差的地方也能调核校准； 室外双光束增益自动调节红外线探测器； 采用感应控制的大型光学系统，适应雨、雾、雪等恶劣天气； 上下光学镜片同时调整机构，使得调整更快，更方便，更准确； 光轴水平调整角度180，垂直方向10.较强的环境适应能力，反应速度敏捷； 射程：户外20米,室内40米； 射束特征：脉冲红外线 ； 电源输入：10 ～ 26VDC ； 报警输出：N.C. 30VDC，0.3A max； 工作温度：-25℃～55℃；
|
 | |
|
7、3045-W 紧急按钮
可安装在桌子或柜台等下面难以发现的地方 可靠性高，外形美观 输出可选用NC、SPDT 可用于银行、企业、家庭等场合 使用简单方便
|
 | |
|
8、541C 烟感探测器
541C自诊断四线光电式烟感探测器具有最早工业用传统烟感探测器所有的特性，如漂移补偿，多技术探测和远距离支持/故障报告,连续监测探测器的灵敏度和工作状态，当灵敏度超出范围或内部诊断失效时提供可视化的指示信号。
|
 | |
|
9、FS-0801ME 煤气泄漏探测器
使用寿命长、功耗低、输入电压范围宽，精巧、易于安装。 产品采用智能控制器，具有分级报警、传感器失效检测、自动复位、干扰鉴别等功能。 气体传感器采用优质的半永久性加热型半导体气敏传感器，具有高稳定性、抗中毒能力强、响应速度快等特性。 直接面向用户，根据用户使用的条件和要求，产品可在报警浓度的设定、输入电压值、输出信号方式等方面进行设计制造，以达到最佳的使用效果。 高稳定性：采用工业级纳米传感器，无催化剂，无钝化现象，抗中毒、抗饱和能力强，初始稳定期短，稳定性高，寿命长，飘移小等特点。 超强的抗干扰气氛能力：独特的配方，专利的设计，基本上消除了误报的可能性。 环境适应性：电路板经过的防护处理，基本杜绝了漏电的可能性，可防潮、防盐雾、防霉变。 低功耗：产品的静态电流小于60mA/12V，可大大降低联网电源的功耗压力。
|
 | |
|
10、1038T 表面安装型门磁开关
带角度的接线端使安装更容易 2.54cm的工作间隙 可选择不干胶或螺钉 快速粘贴安装，无需螺钉安装 小巧的外形设计
|
 | |
|
11、1078 铁门专用门磁开关
为铁门特别设计 自锁安装 结构坚固 2.38cm直径孔位 UL 认证，用于防火门 尺寸：磁体 2.54cm直径 x 3.97cm长 磁璜 2.54cm直径 x 2.86cm长
|
 | |
|
12、2202A-L 卷帘门专用门磁开关
微型，小巧的外观设计，减少安装时对门的损坏 不锈钢铠甲线，增强安全和可靠性 宽工作间隙，减少误报 坚固的铝合金外壳，可工作于恶劣的环境 附带安装配件 尺寸：磁璜 8.89cm长 x 3.81cm宽 磁体 3.81cm长 x 1.1cm宽
|
 | |
|
13、5812NT 音频式玻璃破碎探测器
以全360°覆盖方式，保护范围半径7.6m 覆盖范围可调节适应于不同大小的房间 不需要打开探测器，可近距离用手持测试器测试 报警记忆功能：在发生报警后直到电源未断开，可通过击掌测试报警记忆
|
 | |
|
14、6187CTX 室外被动红外探测器
防水、防尘 铸造金属外壳适用于严酷的工厂和室外安装 唯一可在-40°C环境下使用的工业级PIR探测器 旋转支架可提供最大安装便利 可适用于：学校、仓库、地下停车场等 3种探测模式可选 脉冲计数可调 探测范围：标准广角 13.7米x90° 长距离 21.34米x6°
|
 | |
|
15、DD100 双鉴探测器
高性能的PIR探测技术与高质量的微波模块相结合； DD100：10米探测范围（10x12）－5片幕帘 高精密度抛物线聚焦幕帘反射镜；光学透镜 PIR：采用最新的4D信号处理技术； 微波：独有的“DoM”信号处理技术； 最新的双技术处理集成电路； 极低的微波发射功率； 插入式的电气安装方式； 独特的双对置天线； 低功耗；
|
 | |
|
16、EV669 吸顶式红外探测器
双光学技术（DOT） 2个红外感应器，2个信号专用处理器，2个反射镜，防止误报 AP系列-适应性被动红外探测技术 360°全方位覆盖，直径18m 18片独立幕帘 探测器顶部和底部15°角设计使安装在任何方向都更容易校准 180°覆盖安装可用于特殊要求的场地
|
 | |
|

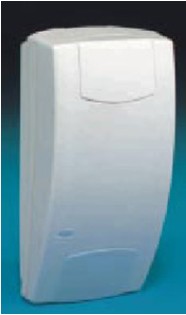

17、EV100PI 高性能被动红外探测器
专为住宅及短距离商业应用场合而专门设计。EV100探测器不仅具有良好的外观形状，而且具备卓越的探测性能以及简单的安装方式，采用插入式的快速且无故障的电气插装方式。
适用于山庄、别墅、小区周界等周边安全防范 密封光学腔，杜绝昆虫和灰尘进入； 高精密度抛物线聚焦幕帘反射镜； 插入式电气安装工艺； 10米探测范围－5片幕帘，防20kg以下宠物。
|
 | |
|
18、声光警号 AS504
外形美观； 内置双压电警号，最大声强114分贝； 全密封电路组件； 内置防拆开关和镍镉电池； 具有防剪断功能，内置可调的断线计时器； 内置频闪警灯； 可水平或垂直安装。
|
 | |
|
七、CCTV电视监控部分设备说明
为了给住户一个轻松自然的生活空间，一个完全安全的休息环境。CCTV监控系统采用2个摄像机对别墅前后围墙和空地等关键部位进行监控。 采用美国通用(GE)公司的KALATEL摄像机和KALATEL嵌入式硬盘录像机。
| ||
|

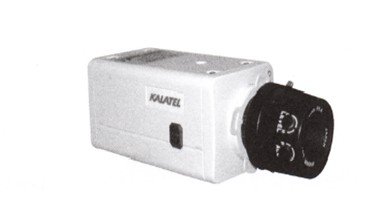

1、KTC-31S摄像机
SONY索尼Super HAD CCD； 0.025lux高灵敏度； 380线高分辨率； 逆光补偿功能； 自动电子快门；1/50—1/100，000秒； 内外同步； 配合C/CS接口，可接受视频或直流光圈伺服信号； 高质量，低价格。 |
 | |
|
2、数字硬盘录像机Calibur DVMR-4CS
主要特性：
内置画面处理功能，达到最新技术发展水平的数字纪录 以太网LAN/WAN能力，TCP/IP协议 可通过您的网络观看当前的活动图像 可通过网络持续纪录和回放、检索、存储图像 随机免费提供WaveReader软件 Wavelet小波压缩技术 时间纪录或多种长延时记录方式，从2或3小时模式到960小时模式 视频移动探测（入侵）功能和带有可设置活动反馈范围的活动探测功能 报警前和报警后记录功能 记录图像质量可选：高，中和扩展记录持续时间 可在DAT、AIT或CD刻录机上备份 秘密水印功能，可校验录像或者分发图像是否被篡改 可用JPEG和BMP格式存储图像以便于用E-mail分发 ADM自动删除模式在30天后自动删除纪录 电子PTZ功能 可用CBR-KB3/J键盘控制云台解码 通过RS-485可级联最多31台DVMR 可通过RS-232和/或RS-485进行远程控制、上传、下载和诊断 4路视频输入功能，1路视频输出功能，具有画面分割功能
KALATEL数字硬盘录像机具有视频环通功能，可以将监控点的图像，输入到硬盘录像机，然后环通到视频矩阵上，也可以将硬盘录像机的输出直接作为一路视频矩阵的输入，用来显示多个画面。便于观察现场情况。
|
 | |
| 八、彩色别墅可视对讲套装 | ||
|
1、2K18C-1 别墅门口机
铝合金机壳 清晰度：420线 摄像机：1/3" CCD或CMOS 可视主机具有自动红外线夜视功能 表面尺寸：198*123mm 安装尺寸：192*112*32mm
|
 | |
|
2、WB-DC-1 彩色可视分机
显像管：4"液晶显示屏（TFT） 分辨率：105600dots 环境温度：-30℃～+55℃ 环境湿度：45%～95% 视频传输：75欧同轴电缆 显像时间：约60秒，或者重按监视键关机 工作电压：DC12V 功能简介：可视对讲、监视、远程开锁 叫号声级：70dB 外型尺寸：190*220*50mm
|
 | |
|
九、智能家居综合布线概述
智能家居是集现代建筑、通信、控制和计算机技术于一体的综合技术，自九十年代起就在世界各地蓬勃发展起来，并成为21世纪建筑业发展的座标与方向。
1、国内外综合布线标准

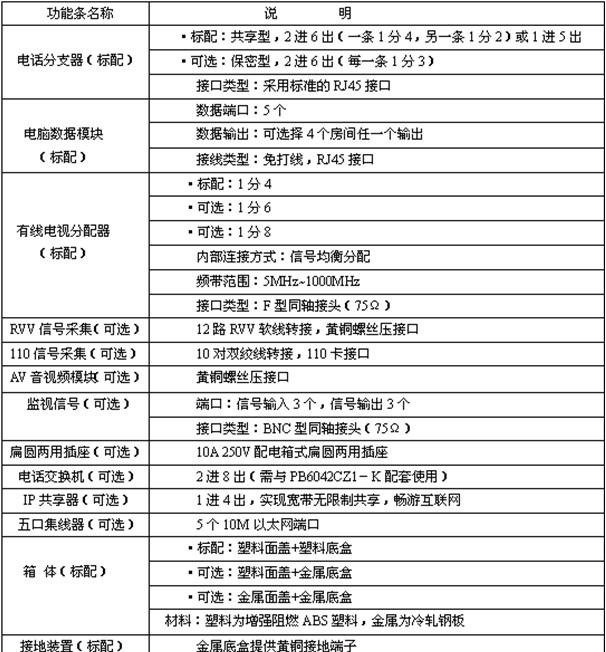

2、家居布线系统简介 家居布线系统是一种为家庭住户设计的理想的综合布线系统，因为它支持灵活的电话、数据、电视和视频信号的分布，这些都是现代家庭的通讯需求的核心。
| ||
|
· 语音模块－ 两个1×4的语音面板 语音模块能同时支持二组电话线，并可以在家里重新分布在八个地点。例如，一组四条电话线可以安装于起居室，饭厅，厨房和主人房中。其他的可以安装在孩子们的房间内，游戏室，书房和浴室内。在一个家庭办公室配置中，这方案会比以前的固定电话更加方便实用。 · 网络模块－一个八端口临时连接面板 网络模块可以在一个家庭里面分布数据和语音到八个设备上。最常用的是其中五个接口同时连接数据模块。 · 视频模块－一个输入，六个输出视频扩音器 视频模块可以分布宽带视频，包括本地节目和广播电视视频服务。可以同时支持六个地点播放，譬如，插口可以安置在起居室，饭厅，厨房，主人房，客房和游戏室。每一个地点可以离终端盒四十五米的地方。信号一般是外置天线和有线电视作为输入。 · 数据模块－一个五端口的数据集线器 数据模块可以支持到五个网络设备。数据端口插孔可以在家里面感觉最方便的地方安装。打印机和扫描仪也可以通过网络连接起来。多台计算机可以连接上国际互联网也可以点对点互联。数据网络的容量可随市场上新推出的设备而扩展。 · 电源栏 －三个输出插孔 这个电源插座栏可以同时支持三个设备的电源。在基本套装中，最常使用的是其中的两个设备是视频模块和数据模块。 · 线缆：它是家庭布线系统的传输介质，负责将语音、数据、图像、控制等信息点(信息插座)和多媒体布线箱之间进行信息传递 · 多媒体布线箱：是智能家居系统的起点，也是智能家居系统的核心，它负责将户内、户外的各种信号进行交接配置。 · 信息面板：作为家庭布线系统的终点，它负责将用户终端和家庭布线系统线缆上的各种信息进行转接。 · 跳线：主要用来连接信息插座与用户终端及布线箱中应用端口的跳接。
3、系统方案介绍 3.1、说明
本方案所有语音与数据均采用超五类非屏蔽双绞线，各信息点均采用双孔信息插座(RJ45插口)，全部为墙面暗装。
每个居室的信息点的数量根据用户的具体要求布置。每个信息点由一个双口信息面板（RJ45接口）组成：一个为语音点，一个为数据点。用户的终端设备与信息点根据通信协议不同采用相应的连接线连接。所有的信息插座、面板和配线架管理系统模块都有标记。为了适应高档家居的要求，可选装安全报警按鍵，VCD/DVD共享面板，背景音响面板，有线电视面板，水表，电表，气表转接等。
每个信息点采用超五类双绞线，可以支持200Mbps传输速率，能满足图形、影像等多媒体信息和高速数据传输要求。
音响面板采用高品质音响传输线，达到高品质的音响效果。
视频信号线采用SYWV－75－5同轴电缆。
每一居室内来的线缆均连接到家居信息布线箱的模块板上（桥式模块板）。通过不同的跳线用户可方便的进行各信息出口的连接。
任何系统的改变（如增减信息点、信息点改变等）都不影响整个系统的运行，增减信息点只需做必要的跳线即可，使整个系统具有极强的灵活性，同时为系统线路故障检修提供极大方便。
3.2、布线系统管槽设计管线铺设建议
（1） 本区域需要线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充, 超5类双绞线的横截面积为0.3平方厘米。
| ||
