水天一色智能化小区解决方案
| |
“水天一色”花园式住宅小区由浙江黄氏集团投资、台州新天地房地产开发有限公司开发建设,南伊藤达路,北邻双水路,处于市镇府重点发展核心区,新建用地面积80263平方米,建筑占用面积18050平方米,总建筑面积241211.52平方米,地下室建筑面积64545.84平方米,车位共计1657辆。建筑物最高面积18层,共有11幢,由复式高层、小高层及1幢单身公寓、商铺、幼儿园、娱乐休闲等组成,住户大约1245余户。绿化率45%以上,容积率仅2.2,营造了天地间的一件精雕细琢的艺术品。小区共有出入口3个,主出入口1个,次出入口两个,车库出入口3个,其中主要出入口处2个,南边出入口处1个。
根据水天一色的市场定位和建设方提供的资料,系统的设计需满足以下方面的功能:
1、进入小区的出入口设立出进出管理系统及对讲系统。对出入小区的人员及车辆进行统一管理,防止犯罪分子混入小区。小区内各主要路口设立摄像机,重点的位置设立一体化球形摄像机,在监控室可以对小区内的所有情况可以随时了如之掌。 2、小区的各休闲处和关键位置设立背景音乐点。 3、保安巡更系统合理地设置在各个关键位置,与闭路监控相辅相成,相互配合,成为一套完善地安全防范系统。 4、安装周界报警系统,可以使小区安全得到更好的保障。 5、各大楼的主要住户大堂入口处安装可视对讲系统,只有通过钥匙或是呼叫住户,经过授权以后才能进入大楼,保障每个住户家庭财产安全。在每户安装紧急求救按钮,当用户发生如生病或其它紧急事情后,可以通过触发紧急按钮将求救信息发送到小区管理中心,使住户能够迅速的得到帮助。
1.1 设计思想
根据水天一色智能小区方面的要求和建设目标,通过智能化设计,将综合布线技术、计算机网络技术、电视监控技术和IC卡等技术,应用到水天一色智能小区的住宅和环境,将大大提高建筑的科技含量,创造新的买点,塑造更优美、安全和舒适的居住环境。通过系统集成,达到小区智能化的功能,本着经济适用,充分考虑系统的可扩展性和升级需要。保护投资利益,注重经济、环境和社会效益的统一。
1、实用性 在有限的投资规模下,有效地引入高新技术。体现以人为核心,先进可靠的技术为根本的设计思想。本方案利用智能化小区集成思想和可靠的产品,紧密围绕开发商的建设目标实施设计和应用,最大限度地满足住户的需求,兼顾智能化系统与小区整体环境的融合,达到为小区住户营造舒适优美、轻松和谐的居住环境。 2、先进性 本方案设计大部分选用先进的、进口或国产的行业中主流产品,满足小区报警、远传、监控、信息服务及电子商务等功能,完善各种配套设施满足节能和管理的要求,实现小区物业管理的科学化。 3、安全性 本方案设计充分考虑为智能化系统本身的安全、小区的周边安全、公建设施的安全、家庭居住安全及业主人身安全等提供有效的保障。采用有效的系统安全措施,选用可靠的安防产品,为小区住户提供安全的生活空间。 4、可靠性 本方案设计选用成熟的技术和配套的设备,每种产品都保证有完整的检验证明和应用案例,并配有商家完备的售后服务体系,以确保整个系统的长期稳定运行。 5、经济性 本方案设计的基点是最大限度地保证投资公司的利益,智能化系统的投入对促销和提高住宅的买点起着举足轻重的作用。通过智能化系统的引入,可以及时发现和预测故障,保证设备的最佳经济运行状态,延长使用寿命,降低维护费用。通过科学化的管理,节省物业人员的开支,最大限度的降低物业运营成本。 6、扩充性 本方案设计中各子系统都严格按照国际标准或行业标准进行设计,充分考虑设备的可扩充性和可升级性。子系统提供一定的标准接口,保证具有一定的开放性和二次开发的基础。
1、来自我公司内部方面的设计要求。 2、全国住宅小区智能化技术规范工程建设大纲。 3、全国住宅小区智能化技术规范工程建设要点与技术导则。 4、全国住宅小区智能化系统示范工程建设要点与技术导则。 5、《全国住宅小区智能化系统示范工程建设要点与技术导则(修订稿)》 6、《智能建筑设计标准》GB/T 50314-2000 7、《民用建筑电气设计规范》 JGJ/T 16-92 8、《家居布线标准》EIA/TIA-570-A 9、《建筑与建筑群综合布线工程设计规范》GB/T 50311-2000 10、《建筑与建筑群综合布线系统工程验收规范》GB/T 50312-2000 11、《商用建筑布线系统管道及空间位置标准》EIA/TIA-569 12、《商用建筑线缆标准》EIA/TIA-568 13、《安全防范系统通用图形符号》GA/T74-94 14、《民用闭路监视电视系统工程技术规范》GB50198-94 15、《安全防范工程程序与要求》GA/T75-94 16、《中华人民共和国公共安全行业标准》GA38-92 17、《防盗报警控制器通用技术条件》GB12663-90 18、《入侵探测器通用技术条件》GB10408.1-98 19、《工业企业通信接地设计规范》GBJ79-85 20、《通信系统机房设计》GBKJ-90 21、《电子计算机房设计规范》GB50174-93 22、《有线电视系统工程技术规范》GB50200-94 23、《建筑物防雷设计规范》GB50057-94 24、《以太网100BASE-T标准》IEEE802.3 25、《低压配电设计规范》GB50054-95 26、《有线电视广播技术规范》GY/T106-92 27、《工业电视系统工程设计规范》GBJ115-87 28、《电视接收机确保与电缆分配系统兼容的技术要求》GB12323-90 29、《30MHZ-1GHZ声音和电视信号的电缆分配系统》GB12323-86 30、《计算机软件开发规范》GB8566-88 31、《防盗报警控制器通用技术条件》GB12663-90 32、《商用建筑物电信布线标准》EIA/TIA-568 33、《中国电气装置安装工程施工及验收规范》GBJ232-90.92 34、《以太网10BAST-T标准》IEEE802.3 35、《综合业务数字网基本传输速率》GB12663-90
我们将本着一切从用户利益出发的宗旨,充分注重性能价格比的优化和充分考虑融合用户的需求,保证工程的技术先进性和可行性的基础上,以“系统先进、投资经济、使用方便、扩展容易”为原则,依据国家和行业标准设计一个先进、高效的小区智能化系统。
基于本工程的特点及行业技术的发展,各个智能系统都会面临设备数量增加和技术升级的局面。因而在初期的设计中,应尽量选择最有发展潜力的技术和扩展性好的设备,以适应小区使用的需要,保证系统结构与前端设备的可调整性和可扩展性。
“科技以人为本”,本着这一精神,系统应最大限度的服务于小区的使用者和管理者,因此系统的稳定性和方便性必须贯穿于智能化系统设计的始终。
该系统应充分遵循现有的国际通行设计规范。在设计和实施时,最大限度地利用当今先进、成熟、具有发展前途的计算机技术、通信技术、自动化技术。采用具有良好开放性的技术,采用国际标准或事实上的国际标准,从而保证系统能够随科技的发展而平滑升级。
任何先进的技术和产品都必须以服务大众为基础,先进但不能贵族化,要考虑业主的承受能力。同时还要考虑系统投资的渐进性、合理性、重要性。三者缺一不可。
在本次设计方案的制作过程中,我们充分考虑了一般智能小区的共性和本工程的特殊性,结合我司多年的弱电设计、施工经验精心制作本方案。
作为一座在新世纪建设的高档智能化小区,一般智能小区所具有的智能化功能肯定是应该具备的那些功能,就是一般智能小区的共性。而作为现代化程度高且行业性较强的小区肯定有其不同于普通小区的功能需求,这些明显有别于一般建筑的功能,就是本工程的个性。
以智能建筑的共性为基础,突出工程的个性是本次设计的特点。
一般智能小区的共性 作为现代化的智能小区,通过其内部的各智能化子系统的有机组合,总体功能主要可以从以下几个方面来体现:
安全 保证建筑内的公用机电设备的正常运行。 为建筑内人员提供人身、财产安全保障。
舒适 为内部使用者提供舒适、便捷的工作环境。 提供优美的背景音乐,营造舒适怡人的氛围。
高效 满足小区和与外部互通信息,实现信息资源共享的需要。 使用者能及时了解资讯信息。 使用者能及时得到相关服务。 为管理者提供物业管理手段。
节能 延长设备使用寿命。 节省能源。 节省人员。 提高设备利用率。
本工程为大型住宅小区,以中高档住宅为主,内部建设有商业、会所、幼儿园、停车场等完善的辅助设施。系统的设计主要为满足居住这一特定的要求。 本工程住户很多、楼栋很多,系统较为复杂,系统联网总线的设计显得尤为关键。 本工程的住户很多,在系统设计充分考虑到物业管理的合理性和有效性,提高小区内部的办事效率。
住宅小区智能化是利用现代4C(即计算机、通讯与网络、自控、IC卡)技术,通过有效的传输网络,将多元信息服务与管理、物业管理与安防、住宅智能化系统集成,为住宅小区的服务与管理提供高技术的智能化手段,以期实现快捷高效的超值服务与管理,提供安全舒适家居先进型。
为保证智能化小区达到所确定的智能化等级要求,应选择确定小区的智能化结构。小区智能化结构应在满足智能化等级要求的前提下,根据业主的投资规模,遵循科技先导、适度超前、易于改造的原则,构架智能化小区的蓝图。我们的主要任务是提出优化的智能化结构和保证方案实施的可行性,并提出及测算通过科学的管理和信息服务为园区物业带来的永久增值。
水天一色智能小区智能系统的功能结构分为三大子系统:信息网络子系统、安全防范子系统、物业管理子系统。

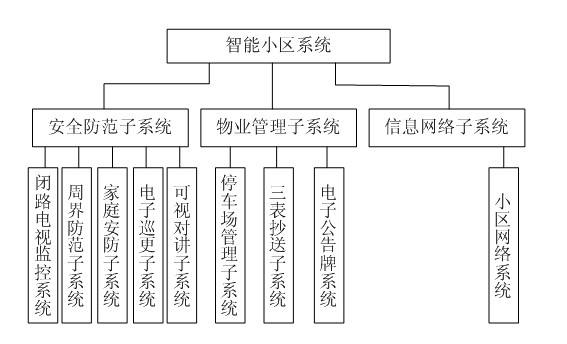

功能示意图如图所示:
水天一色智能小区智能化系统主要是由信息网络系统、安全防范系统、物业管理系统组成。各系统通过物理介质将广域网接入子网、物业管理子网、用户子网三个子系统有机地联接为一个高速信息交互的整体,从而体现水天一色智能小区住宅小区智能化管理水平和人居环境特点。
1.6.1 信息网络系统简介水天一色智能小区的信息网络系统是以小区综合布线系统为基础,由小区局域网、广域网、电话网和有线卫星电视网构成。 小区局域网采用1000M光纤主干,100M共享到住户桌面,住户通过局域网共享小区的信息资源和Internet资源,Internet的接入合作由ISP提供。
1.6.2 安全防范系统简介水天一色智能小区的安全防范系统由周界防范系统、闭路电视监控系统、电子巡更系统、可视对讲、家庭安防等系统组成。
1.6.3 物业管理系统
水天一色智能小区的物业及设备管理系统由小区三表(水、电、气)远程自动计量系统、停车场系统、电子公告系统等系统组成。
| |
二、闭路电视监控及周界红外报警系统2.1 概述
小区的安全对住户来说是尤为重要的一个部分,同时闭路电视监控系统(CCTV)是智能化小区安全防范系统中不可缺少的一个子系统。水天一色智能小区作为将来的高档住宅小区,如何利用有效的技术和设备,并通过良好的管理,将小区的安全隐患避免掉。因此我们设计将周边围墙的红外线防越界报警系统和闭路电视监控结合起来,在保安系统的监控中心设数台甚至数十台闭路电视监视器,通过CCTV在监控中心可以随时观察到小区人口、主要通道、客梯轿厢以及重要保安部位的动态情况,,从而保证了小区各主要场所的绝对安全,使水天一色智能小区成为一个真正意义上的安全舒适的高档住宅小区。
2.2 设计依据
1、《安全防范工程程序与要求》( GA/T75-94)
2.3 设计原则
1、先进性
2.4 系统功能
图像监视:系统通过前端各摄像头对重要场所进行实时监控。 自动切换:系统可通过矩阵切换器分别设置摄像头显示顺序及显示时间,在监控器上进行自动切换。 自动记录:重要区域画面均由录像机进行实时录像。 遥控操作:对前端配置云台的摄像头可进行遥控操作。 自动报警:系统通过周边的红外线探头进行周界防范,如有警情发生,立即报警。
2.5 系统设计方案 该系统包括两类设备,即电视监控类和红外线报警类。我们将对其分别进行叙述。
红外线发射机发射两束肉眼看不见的经过调制的红外线,与之对准放置一个红外接收机,它将此信号转换为电信号,经过适当的处理后送往控制主机。红外线光束构成了一道人眼看不见的封锁线,当有人穿越或者阻挡这两束红外线时,接收机收不到红外信号将会有信号传人报警主机,报警主机接到信号后发出报警信号,同时启动电视监控系统的连动装置,摄像机将按照预先设定的工作程序进行工作。建议用红外线对射报警对周边围墙进行监控。红外线探测器有较高的抗干扰能力,大雾或者下雨时自动改变探测灵敏度,降低误报。
为了给住户一个轻松自然的生活空间,一个没有被监视的休息环境。监控系统采用数个摄像机对小区围墙、大门口、地下停车场等关键部位进行监控。在园区的内部的主要通道,重要设备间、重要工建设施设计安装电视监控摄像机。
周边围墙安装一体化高速智能球型摄像机,对周边围墙进行有效的监控。控制中心值班人员可以操作摄像机全方位转动和变焦,对周边围墙情况进行全面监视。如果发现有人非法侵入,监控中心值班人员发现后可通过对讲机立即和现场巡逻人员取得联系,以便及时进行处理。另外,所有图像都有录像记录,以作为事件处理的依据。
地下停车场所有的车辆进出通道安装摄像机,对进出车辆进行监视。如果条件允许,尽量采用彩色摄像机。所有图像都有录像记录,作为车辆进出的记录,以便将来出现纠纷时的有力依据。
小区主、次入口分别安装一体化高速智能球型摄像机。对进出人员进行监视,如果园区内发生意外事件,工作人员启动录像装置开始录像,并通知正在巡逻的保安前去处理,而录像带可以作为进行调查的重要资料。
在主要通道口、设备间、工建设施处设置监控系统主要是为了更好的保护小区内公共财产和小区内柱产的个人财产,并能清楚的掌握小区内的各种情况,更好的保护小区内公共财产、住户私人财产和人身安全。
我们建议将监控中心设置在物业管理中心,使管理人员可以全方位的监视整个小区各个地方人员的进出情况,及早发现出现的各种问题,防患于未然,杜绝各种安全隐患。通过录像机将每天所有的图像信号记录在案,如果发生问题,可以通过调用录像来证实。

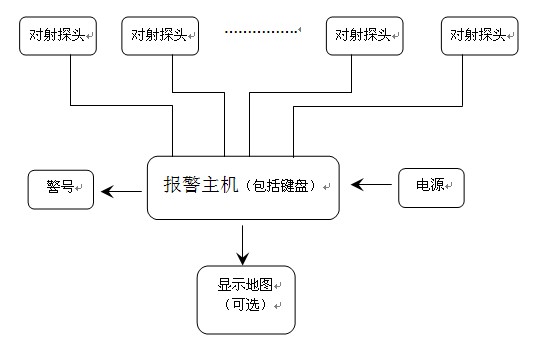

周边防范示意图:
监控系统示意图: 2.6 设备选型 采用美国通用(GE)公司KALATEL摄像机、和大华嵌入式硬盘录像机方式来实现。 周界防范系统探测器部分使用奥普太克斯主动红外探测器为主。防盗报警主机为美国honeywell公司产品。Honeywell公司为美国著名报警设备生厂商,产品品种齐全,品质稳定。
| |
2.7 设备说明
监控部分:
采用美国通用(GE)公司的KALATEL摄像机和KALATEL嵌入式硬盘录像机。
CyberDome™智能球18倍精简型 CyberDome18倍精简型智能高速球价格便宜,功能齐全,是高速的监控设备。它内置灵敏度2lux的彩色摄像机、18X自动聚焦变焦镜头和解码器。可以使用同轴电缆或者UTP双绞线传输视频-可通过标准的UTP双绞线实现实时。
主要特性: 一体化彩色摄像机; 双绞线视频传输功能; 18X光学镜头; 自动/手动变焦; 2LUX彩色灵明度; 4X数字变焦; 470电视线分辨率; 360o持续水平旋转; 32个预制点; 16个预制为标题; 自动归位功能; 自动水平旋转。
|
|
主要特性: SONY索尼Super HAD CCD; 0.025lux高灵敏度; 380线高分辨率; 逆光补偿功能; 自动电子快门;1/50—1/100,000秒; 内外同步; 配合C/CS接口,可接受视频或直流光圈伺服信号; 高质量,低价格。
|
|

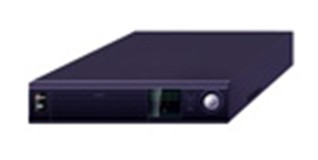

数字硬盘录像机DH-DVR0804HB
功能特性: 具备模拟输出接口和VGA接口,可通过监视器或显示器实现监视功能
压缩方式: 视频压缩方式:MPEG4/H.264
可内置4个IDE接口,可挂接1-8块各种容量硬盘
支持IDE接口、USB接口刻录光驱进行备份
报警联动功能: 具备8路外部电压量报警输入,并具备视频丢失报警、动态检测报警、报警设备可以是烟感探测器、温感探测器、红外探测器等
通讯接口: 具备25芯接口,实现报警输入和云镜控制
|
|
2.8 摄像机安装位置分配 | |
根据小区设计图纸,建筑物比较密集,绿化面积比较广,视线较好,采用10个高速球就可以对整个小区进行全面监控。他们分别安装在主要出入口,西北角商铺、游泳池]、儿童游泳池、人工湖、人工湖与儿童乐园、商业广场、架空绿化带。 主要出入口车辆管理系统,需枪式摄像机 6台,分别安装在主要出入口道闸旁。 监视器主要方置在出入口岗亭3台,主监控室12台,硬盘录像机4台。
报警主机: 对于本小区而言,要求防范的区域较大,防范点较多,对于周边防区选用安定宝VISTA-120 报警主机,9个基本接线防区,可扩充多致128个防区,使用有线、总线及无线防区; 可分为8个可独立操作及通讯的子系统;150组使用者密码,划分为7个用户级别; 可记录224宗事件以供参考,由键盘显示,也可接打印机输出。 来自报警探头的所有报警信号,连入VISTA120报警主机,主控电脑就可监控、显示、处理这些报警信号,并可控制一路或多路继电器作灯光、录像、警号等控制,实现报警联动功能。 防盗控制主机VISTA-120,通过其串口模块4100SM联入CCTV系统。主机可以通过密码对任何一个防区进行布防和撤防,并联入110报警网。 其功能指标如下:
控制性能: 可以划分成8个子系统以及3个公共子系统,相当于有了8台相对独立的主机 可选择使用4146布撤防开关锁或无线按钮进行布撤防控制 4285电话接口模块(VIP):可以通过电话进行系统遥控 224条事件记录,可通过遥控编程下载或直接从键盘上查看 150个7级用户密码 可设置出入及周边防区响铃警示 留守及快速布防时自动旁路内部失效防区
防区特性: 9个可编程基础四线制防区,3个键盘紧急按钮,挟持防区 防区9可设置响应时间10mS或350mS 防区扩展:可扩展到最多128防区,可以使用无线或总线扩展
通讯性能: 内置拨号器,报警时自动拨号报告 可存储2-4个电话号码,报警时自动向110报警中心及或指定的电话、手机、Call机拨号 具有RS232串口通信能力
通信格式: ADEMCO 3+1/4+1,4+2 ADEMCO 4+2特快 Radionics/SESCOA 3+1/4+1,4+2 ADEMCO CONTACT ID
电气性能 辅助电流:750mA,12VDC,过流保护 变压器:16.5VAC,25W 12VDC 7AH蓄电池备份
输出性能: 报警输出12VDC/2A 支持最多96个继电器输出
电脑摇控编程: 使用4130PC(DOS版)或COMPASS(WINDOWS版)遥控编程软件
门禁控制: 可以与PASSPIONT门禁系统进行互相控制,自身也具有简单的门禁功能
时间表控制功能: 可以实现时间表自动控制功能
电源: 电源包括对报警主机供电的电源及对探头供电的电源。 报警主机的供电包括1个16.5VAC变压器及1个12VDC充电电池。 探头的供电由1个16.5VAC变压器、1个12VDC充电电池及1个电源板(称为1套电源)组成。电源板完成对交流电的整流、稳压、输出及对充电电池的充电功能,带过载保护(保护变压器)及过放电保护(保护充电电池)功能。每套电源必须有一个铁机箱。 一般一台报警主机可以对4对红外对射探头供电。如果安装的对射探头数量少于4对,则无须另外配备电源,多于4对,则每增加4对红外对射,增加1套电源。
| |

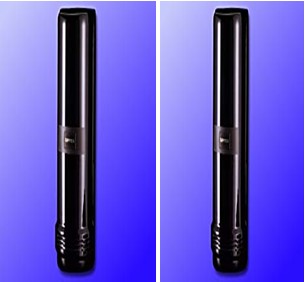

100米红外对射探测器AX350MKII
4 路脉冲红外线 室内工作射程:200米 配件选择:
性能: 警报状态显示 调节角度好,易于校对 双同步脉冲射束设计以增缋稳定性 即使信号损失了99%仍可正常操作 自动信号损益控制 可调节射线切断周期 防雷击功能 坚固耐热的外壳设计 具有双向发射的功能 可调射束频率 警报记忆 使用C型继电器
规格: 最远射程:户外100米 射束特征:4路脉冲红外线 切断周期:50-500毫秒 输入电压:10.5-30VDC 最大使用电流:正常操作时75mA 警报周期:2秒 警报输出:C型继电器,28VDC,2A(max) 防破坏开关:常闭,外壳打开时开路 工作温度:-35°C-55°C 校对角度:垂直±10°,水平±90° 尺寸:400×100×104mm 重量:2800g
|
|
150米红外对射探测器AX500PLUS
性能: 防雷击 双同步脉冲射束以增强稳定性 即使信号损失了99%仍可正常操作 自动信号增益控制 可调节射束切断周期 防护等级:IP54
规格: 最远射程:室外300m 射束特征:4路脉冲红外 切断周期:50-500ms(可选) 电源输入:10.5-30VDC 电流(发射器+接收器):正常操作时50mA最大 报警周期:2秒(±1) 报警输出:C型继电器(28VDC,0.2A最大) 防拆开关:常闭,外壳打开时开路(发射器) 工作温度:-35~+55℃ 湿度:95%最高 校对角度:±10°垂直,±90°水平 尺寸(H×W×D):400×100×104mm 重量(发射器+接收器):2700g
|
|
200米红外对射探测器AX650MKII
4 路脉冲红外线 室内工作射程:400米 配件选择:
性能: 警报状态显示 调节角度好,易于校对 双同步脉冲射束设计以增缋稳定性 即使信号损失了99%仍可正常操作 自动信号损益控制 可调节射线切断周期 防雷击功能 坚固耐热的外壳设计 具有双向发射的功能 可调射束频率 警报记忆 使用C型继电器
规格: 射束特征:4路脉冲红外线 切断周期:50-500毫秒 输入电压:10.5-30VDC 最大使用电流:正常操作时75mA 警报周期:2秒 警报输出:C型继电器,28VDC,2A(max) 防破坏开关:常闭,外壳打开时开路 工作温度:-35°C-55°C 校对角度:垂直±10°,水平±90° 尺寸:400×100×104mm 重量:2800g
|
|
报警监控软件

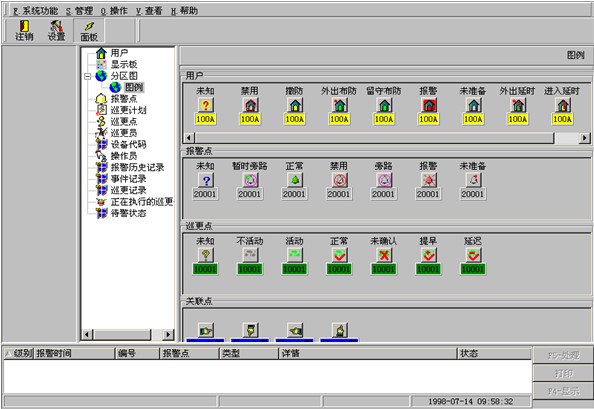

防盗报警系统采用1台VISTA120报警主机,利用警卫中心管理软件,实现电脑对报警主机的实时监控。警卫中心是一套报警集中管理系统,可以通过串口连接多台大型ADEMCO报警主机,识别各报警主机的防区报警信号,并在软件中转换为便于操作人员容易识别的报警信号。通过软件的设置,可以任意设置防区类型,单独旁路、禁用防区,自定义任意数量的报警区域(包括公共区域),每个区域可包含任意数量的报警点,可按时间监控和操作各区域的布撤防、报警点等,也可控制旁路报警点;还可以把主机防区设置为巡更点及执行巡更操作。 警卫中心内置一个极为灵活的电子地图系统,即“分区图”系统,用户可以利用分区图系统实现任意关系的地图、平面图、示意图、楼层图等地图系统,并且用户可以自己绘制地图,或将现有的地图资源充分利用,同时分区图系统也支持扫描仪扫描的图形。可以在地图上任意放置各种类型设备的图标,并且图标可以不同的颜色和动态表示该设备的当前状态。而通过显示板监控界面,可灵活安排各种设备进行集中监控。无论通过地图还是显示, 板方式,都可以直接通过鼠, , , , , , ,, , 标点击图标, , 的方式来控制各种设备,如对报警系统的布撤防操作。 整个报警系统可以根据不同的报警状态,以自定义的声音报告,提醒操作人员注意。并可设置不同的警情发生时由电脑自动处理,减轻操作人员的负担。通过对操作员分级管理,分业务管理,能够完全控制每一个操作员在系统中的行为能力。同时在数据库的安全方面,系统会自动检查数据的完整性,如果系统非正常退出,再次启动时,系统会自动对数据库进行自动维护。即使在数据库遭到意外破坏时,仍可以利用修复功能恢复。还可以设定自动备份报警记录、自动删除事件记录等操作,做到万无一失。 警卫中心系统具备完善的事件记录系统,系统中发生的各种事件都可以详细地记录。例如报警记录、系统记录、操作记录、等等。并且可以对这些记录采用各种方式去观察,可以按各种顺序排序,分类查询等等操作,通过模板技术,使得打印、显示的信息符合不同的保安中心的需求。 该报警系统可支持多台VISTA120报警主机同时工作,报警主机通过4100SM串口模块接入电脑串口中,警卫中心还可以通过串口输出,直接与闭路电视监控系统进行报警联动,减少常规报警联动的接线,或与博物馆集成管理系统联网,从而实现报警系统的集中管理和监控;另外警卫中心还提供API接口与博物馆上位集成管理系统联网,从而实现报警系统的集中管理和监控。 警卫中心管理软件界面如下: | |
|
|
三、楼宇可视对讲系统
3.1 概述
将来建成后的水天一色小区将会给人以优雅舒适、便利快捷的环境空间,同时也带来了些不良之处,如各家房门紧闭,邻里之间缺乏来往和了解,甚至邻居家中发生了紧急情况也无法及时知道,为了解决小区住户这一问题,同时守好小区大门,避免无关人员进入,建立与管理中心联系的渠道,所以建立对讲系统。该系统是整个小区安全系统的一个重要干系统,将小区入口。中心、梯口、住家三者紧密联系,有效地防范外来人员自主进入小区及楼梯内,降低小区盗窃案件发生,同时方便小区住户的出入。
| |
3.2 系统设计描述 根据水天一色设计总平面图,在加强对外来人员出入管理的同时,方便小区住户的使用,系统进行如下设计:
3.3 设计依据 1、(GB 6510-86)《30M~1GHz声音和电视信号缆分配系统》;

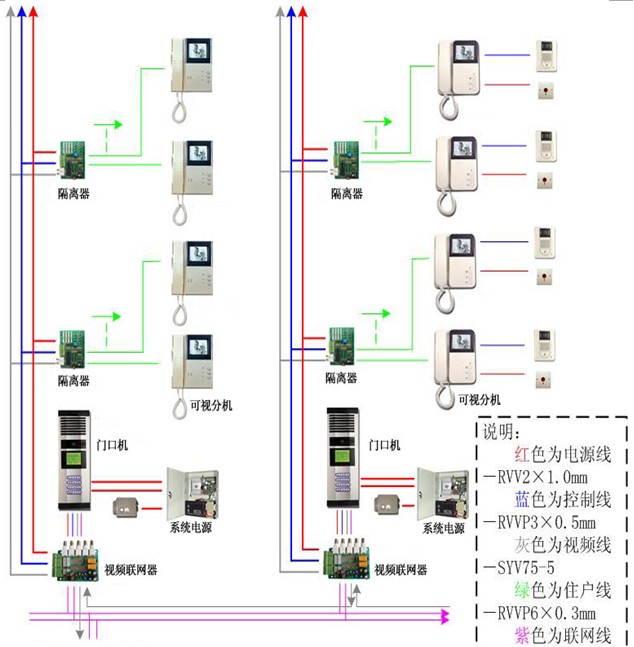

3.4 功能需求 1、分机可对主机和报警管理中心呼叫;双向编解码;管理中心显示所呼叫号码(楼号及房号);管理中心呼叫小区任意用户,采用总线制主机位, 码管理系统。通过一条信号线就可从管理中心把小区多达64个主机串进网络之内。 3.5 系统技术指标 1、线材:75-5视频线 视频联网型系统示意图如下: | |
3.6 设备选型 对讲系统对于整个小区,是比较关键的一个投入点,由于水天一色建筑总面积比较大,户型种类比较多,设备选型及质量的好坏,直接关系到整个小区投资费用。在此我们选用韩昌可视对讲系列产品。韩昌可视对讲系统把单纯访客开门的简单功能提升到多功能综合管理层面上,对提高小区安全管理、方便住户将起到积极的作用。根据客户的需求在本方案中4幢采用彩色可视对讲系统其它均采用黑白可视对讲系统。
| |
3.7 设备说明 | |

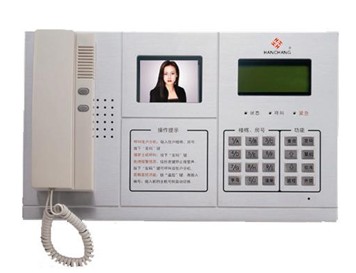

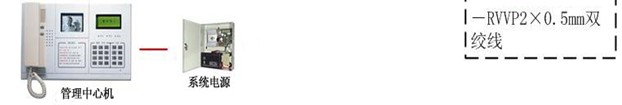

1、管理中心 型号: HC-320T(非可视)、320TN(可视)
技术参数: 显示界面:全中文液晶显示(192×64点阵); 存储容量:64条报警信息; 联网数量:99台门口主机; 传输方式:RS-485半双工方式; 传输距离:2KM(双绞屏蔽线); 显示器:黑白扁平显示器; 工作电压:DC15V-18V; 工作电流:DC 500mA; 工作温度:-10LC-55L C。
主要功能: 可接收分机的呼叫并双方通话,可主动呼叫小区内部任意一部分机; 与各小区主机、单元门口主机的可视对讲功能,可为访客打开各入口的电子锁; 在视频联网功能系统中,管理中心可随时监控各楼幢单元门前的现场情况; 循环存储64条完整的报警记录,包括地址、类型、日期和时间等; 自动支持所有的系统扩充功能,如户户通话、IC卡门禁、小区信息等; RS232C串口连接电脑,运行管理软件; 采用高档铝面板,带摆放底座。
|
|

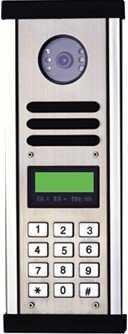

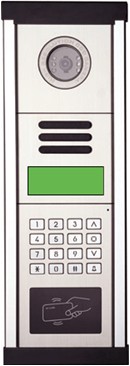

2、门口主机 型号:HC-400T1(LED)、410T1(LCD)、400T1M(LED+门禁)、410T1M(LCD+门禁)
技术参数: 显示界面:LED数码管显示及中文液晶显示(可选); 工作电源:DC 15.0~18V ; 静态电流:100mA;工作电流:500mA; 环境温度:-30~50℃; 摄像单元:380线1/3英寸CCD摄像机; 摄像镜头:F = 2(手动调焦),78度可视角,0.1 Lux照度; 夜视光源:红外线 (6个IR-LED); 视频信号:CCIR制式、1Vp-p幅度、75欧阻抗; 音频输出功率:0.8 W(可调节音量); 音频频率响应:300~3,400Hz; 音频传输类别:单线、全双工; 外观尺寸:445×148×54mm; 安装挖孔尺寸:385×123×43mm。

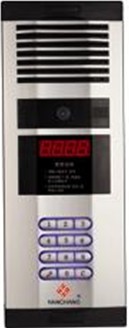

主要功能: 门口主机可以呼叫本单元的用户分机,同时将图像送往各户,与之双向通话;门口主机可接受分机指令,打开本单元的电控锁; 门口主机可呼叫管理中心,同时将图像送往管理中心(视频联网),并可与之双向通话,可要求管理机代开电锁等服务; 密码开锁功能,可选择〖公共密码〗/〖私有密码〗模式,可设置两个公共密码,以及密码连续错误时向中心报警。输入开锁密码时,屏幕, 上显示“*”字,保障其密码安全; 小区门口主机可呼叫管理中心、小区内任意分机,并具备密码开锁等功能; 可内置门禁系统,实现刷卡开锁(可选功能)。
|
|

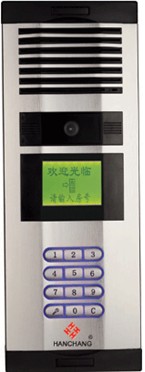

3、门口主机 型号:HC-400T2(LED)、410T2(LCD)、410T2M(LCD+门禁)
技术参数: 显示界面:LED数码管显示及中文液晶显示(可选); 工作电源:DC 15.0~18V ; (静态电流:100mA;工作电流:500mA); 环境温度:-30~50℃; 摄像单元:380线1/3英寸CCD摄像机; 摄像镜头:F = 2(手动调焦),78度可视角,0.1 Lux照度; 夜视光源:红外线 (6个IR-LED); 视频信号:CCIR制式、1Vp-p幅度、75欧阻抗; 音频输出功率:0.8 W(可调节音量); 音频频率响应:300~3,400Hz; 音频传输类别:单线、全双工; 外观尺寸:356×130×50mm; 安装挖孔尺寸:356×130×33mm。
主要功能: 门口主机可以呼叫本单元的用户分机,同时将图像送往各户,与之双向通话;门口主机可接受分机指令,打开本单元的电控锁; 门口主机可呼叫管理中心,同时将图像送往管理中心(视频联网),并可与之双向通话,可要求管理机代开电锁等服务; 密码开锁功能,可选择〖公共密码〗/〖私有密码〗模式,可设置两个公共密码,以及密码连续错误时向中心报警。输入开锁密码时,屏幕上显示“*”字,保障其密码安全; 小区门口主机可呼叫管理中心、小区内任意分机,并具备密码开锁等功能; 键盘背光采用时尚的蓝色发光管; 铝合金型材,欧洲流行风格; 可内置门禁系统,实现刷卡开锁(可选功能)。
|
|
4、黑白可视分机 型号:HC-210T2
技术参数: 电源电压:DC 15~18V; 消耗功率:待机状态 0.5W;工作状态 16.0W; 视频信号:CCIR制式、75Ω阻抗、1Vp-p幅度; 显示屏:4英寸(10CM)黑白扁平管; 解晰度:> 400 条电视线。

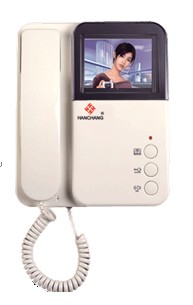

主要功能: 接受本单元门口主机的呼叫,显示访客图像,并可与之对话,按开锁键可开启本单元电控锁; 可视分机按呼叫键,随时呼叫管理中心,也可接受管理中心的呼叫,并可与管理中心通话; 系统空闲时,各户可视分机平时可按监视键,察看本单元门前/本户门前的情况; 具备来访的影像和通话保密功能; 具备二次确认功能,即带门铃功能; 具多种振铃音选择:叮咚音、电话铃声、合旋音等; 自带四防区报警功能。
|
|
5、彩色免提壁挂式可视分机 型号:QHS-202D
技术参数: 电源电压:DC 15~18V; 消耗功率:待机状态 0.5W;工作状态 16.0W; 视频信号:CCIR制式、75Ω阻抗、1Vp-p幅度; 显示屏:4英寸TFT液晶显示屏; 解晰度:> 380 条电视线; 探头电源:12V、250mA(最大)。
主要功能: 接受本单元门口主机的呼叫,显示访客图像,并可与之对话,按开锁键可开启本单元电控锁; 可视分机按呼叫键,随时呼叫管理中心,也可接受管理中心的呼叫,并可与管理中心通话; 系统空闲时,各户可视分机平时可按监视键,察看本单元门前/本户门前的情况; 具备来访的影像和通话保密功能; 具备二次确认功能,即带门铃功能; 具多种振铃音选择:叮咚音、电话铃声、合旋音等; 可选小区信息功能及四防区功能; 自带五防区报警功能; 按键布撤防。
|
|
6、层间机 型号:HC-10T4、HC-10T6、HC-10T8
技术参数: 电源电压:DC 15~18V; 待机电流:DC 0.01A; 工作电流:DC 0.15A; 分配户数:10T4为四户;10T6为六户;10T8为八户; 电源保护:50T T2A/250V保险丝; 音频隔离:信号继电器; 视频分配:每户单独一个视频信号分配输出; 控制隔离:控制信号采用光电耦合器隔离; 主线连接:可插拔式接线端子、视频连接为BNC端子; 分户连接:7P/C3标准连接线。
主要功能: 可视分机与总线的层间隔离和信号分配; 电源、控制、视频、音频的一体化处理; 每户独立的视频信号分配输出,保证图像质量; 自带测试按键以及工作状态、接收、发送指示灯; HC-10T4、HC-10T8可混合配置。
|
|
7、视频联网器 型号:HC-100TV技术参数
技术参数: 电源电压:DC 15~, 18V; 待机电流:DC 0.01A; 工作电流:DC 0.15A; 电源保护:50T T2A/250V保险丝; 音频隔离:信号继电器; 视频分配:每栋单独一个视频信号分配输出; 控制隔离:控制信号采用光电耦合器隔离; 主线连接:可插拔式接线端子、视频连接为BNC端子;
主要功能: 视频联网; 线路分配;
在以下情况需使用该设备: 1、一单元有多个可视门口机时; 2、视频联网系统中,管理中心机及围墙机均需可视时。
|
|
8、系统电源 型号:HC-700TP
技术参数: 电源电压:AC 187~235V; 输出电压:DC 18.0V(可在14~20V范围内可调); 输出电流:DC 2.50A(持续工作); 后备电池:18V免维护铅酸蓄电池组,蓄电池组欠压保护; 保护功能:短路、过流保护(故障排除自行恢复输出); 控制开关:POWER/电源开关;UNLOCK/开锁测试钮; 状态指示:交流正常(绿色)/输出正常(红色)/开锁指示(橙色)。
主要功能: 输出电压14~20V可调,可持续提供2.5A电流; 输出短路、过载保护及自恢复功能; 蓄电池组欠压、过流保护,电控锁保护; 输出控制开关以及开锁测试按键; 交流、直流输出以及开锁状态指示灯。
|
|
四、电子巡更系统 | |
4.1 系统概述 电子巡更系统采用“人防”与“技防”相结合的方式,通过设置不同的巡更路线,规定保安人员的巡更路线和时间,并对保安人员的巡逻情况进行记录,同时又加强对保安人员的管理,增强了小区保安巡逻工作的力度,避免了只重视小区公共区域的整体管理,忽视了一些边角区域的巡查等问题。
4.2 设计依据 1、(JGJ/TI6-92)《民用建筑电气设计规范》; 4.3 功能要求
小区的巡更系统可以用微机组成一个独立的系统,也可以纳入小区的整个监控系统。对于智能化小区来说,电子巡更系统要求与其它系统合并在一起,组成一个完整的楼宇自动化系统。电子巡更系统应具备如下功能:
4.4 系统设计 根据水天一色规划总平图进行选择及巡更路线,以加强对重要区域的巡查及对保安人员的管理。 巡更点的选择:在小区住宅楼处设置巡更点,加强保安人员对住宅楼的巡查;小区内公建处设置巡更点,增强保安人员在日常及夜间的巡查力度。小区内道路、公共绿地、水池、地面停车场等处设置巡, 更点,便于保安人员及时掌握上述区域情况。小区周界处设置巡更点,增强保安人员对小区周边区域的巡查,同时与周界防范系统一起实现了人防与技防相结合。

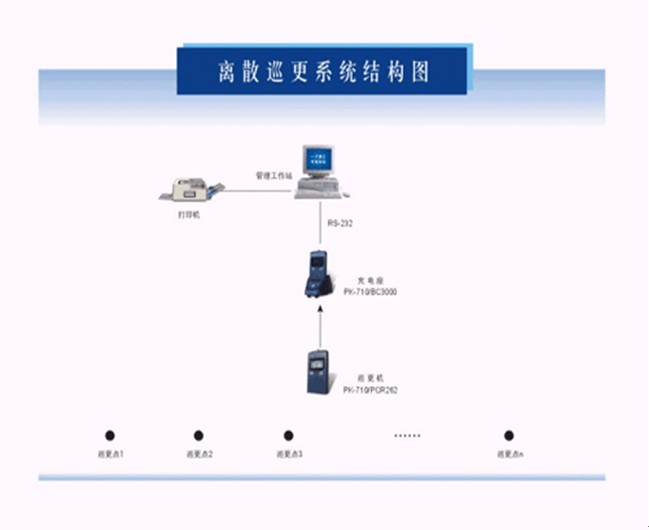

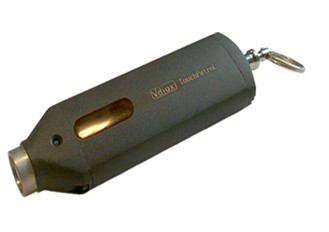

4.5 电子选区系统的结构 1、巡检器(数据采集器):储存巡检记录(可存储4096条数据),内带时钟,体积小,携带方便。巡检时由巡检员携带,采集完毕后,通过传输器把数据导入计算机。 2、传输器(数据转换器)------由电源,电缆线,通讯座三步分构成一套数据下载器,主要是将采集器中的数据传输到计算机中. 3、信息钮------是巡检地点(或巡逻人员)代码,安装在需要巡检的地方,耐受各种环境的变化,安全防水,不需要电池,大小相当于普通的纽扣电池用于放置在必须巡检的地点或设备上, 4、软件管, 理系统------通过《公安安全巡检系统》软件处理巡检数据,进行网络(单机,远程)传输,并将有关数据进行处理, 对巡检数据进行管理并提供详尽的巡检报告. 管理人员将通过计算机来读取信息棒中的信息,便可了解巡检人员的活动情况,包括经过巡检, 地点的日期和时间等信息,通过查询分析和统计,可达到对巡检人员监督和考核的目的。 5、计算机------通过《公安安全巡检系统》软件处理巡检数据,并进行传输的一个辅助工具。 6、打印机------打印巡检报表,, 供领导对巡检情况进行检查。 系统示意图:
4.6 巡更设备选型 采用世界通用的DALLAS公司产品,防水耐低温,适合各种环境使用。识读器选用VDS(微达斯)公司产品,该产品耗电量小,防震,耐低温,有掉电不丢数据等众多功能,优于国产产品。
| |
4.7 设备说明 | |
1、巡更巡检器:在V-2000P的基础上增加了数码显示功能,可实时显示巡逻的当前时间及信息存储量。 尺寸:(长+宽+高) 内存:128KRAM 存储温度:-40度至+90度 信息钮可存储5000条信息
|
|
2、智能通讯座:(V
数据通讯座设工作指示灯,与计算机232串口连接,传送波特率为9600 BPS。
|
|
尺寸:16.3mm/5.6mm 重量:1.6g 操作温度:负40度至正80度 使用寿命:50年
|
|
|
|
五、家庭安防系统 | |
5.1 引言 随着国民经济和科学技术水平的提高,特别是计算机技术、通信技术、网络技术、控制技术、信息技术的迅猛发展与提高,促使家庭实现了生活现代化,居住环境舒适化、安全化。这些高科技已经影响到人们生活的方方面面,改变了人们生活习惯,提高了人们生活质量,智能住宅也正是在这种形势下应运而生的。 5.2家庭安防系统的组成 家庭安全防范单元家庭安全防范单元主要由火灾报警模块、煤气泄漏报警模块、防盗报警模块和安全对讲及紧急呼救模块组成。在本方案中在每户安装紧急按钮,当发生事故或求救时,拉下紧急按钮,家中的求救信息就会发送到控制中心。在方案设计中用户家中的探测器数量比较少,我们可以直接通过可视对讲主机家庭机将报警信息发送到中心。中心可以根据配备的电脑很方便的了解具体的用户具体位置及相关的信息。 5.3设备选型 这套系统中我们推荐美国通用公司的系列紧急按钮。
| |
紧急按钮3040-W
可安装在桌子或柜台等下面难以发现的地方 可靠性高,外形美观 带LED显示 输出可选用NC、SPDT 可用于银行、企业、家庭等场合 使用简单方便
|
|
六、停车场系统 | |
6.1 概述 随着小区住产车辆的大量增加,为使小区停车场安全、快捷运转,配备一套停车场管理的软硬件系统,从而达到小区停车场有条不乱的运行,给小区住户带来方便。 系统原理图: 6.2系统设计 根据水天一色智能小区的实际情况,通过配置停车场管理设备,加强对地下车库的车辆管理。系统设计如下: 出入口处: 出口处也安装了读卡器、控制器、自动道闸机、车辆感应器和摄像机;当车辆在出口处将卡贴近读卡器,读取数据之后,计算机立刻进行数据和图像的对比,如果对比结构成功,则自动打开道闸放行车辆出。
6.3系统功能 停车场的管理集中由电脑中心控制,可无人员干预,节约了人员开支。在出入口处安装了摄像机,在控制室可实时观察车辆出入情况,并进行图像的冻结,可以存入电脑,作为数据以供备份。停车场入出口道闸均全自动控制,车辆到入出口时可以根据相应的操作、指示提示开车到停车场内,并有条不乱地停在相应的位置。
6.4系统特点 系统管理功能强大,实现了网络化,自动化,由计算机进行控制和管理,具有图像对比的功能。 系统实用性强自动化程度高。 先进的票卡加密防伪技术。 完备的数据统计与信息查询软件。 先进的安全、稳定、可靠性设计简捷的界面操作。
网络系统结构图如下:
6.5设备选型
采用捷顺公司使用JSZN2001全新概念停车场智能管理系统。 JSZN2001型智型图像识别系统是将世界上最新一代的车辆综合识别技术(IC卡+图像识别)引入停车场智能管理系统,并形成以计算机网络管理与控制为核心的一体化高科技产品,具有高效、准确、安全、可靠的技术性,赢得汽车“守护神”的美誉,它的出现令停车场管理系统如虎添翼,更有效地杜绝了偷车、盗车现象,使停车场管理者和使用者得到最大的安全保障。 本系统彩色摄像机安装在进出道口,车辆进场读卡时,摄下车辆图像,经电脑处理,将车主所持卡的信息一并存入电脑数据库。当车辆出场时,摄像系统再次工作,摄下出场车辆,调出进场时的图像,同时显示在计算机屏幕上确认,有效防止车辆被盗。管理人员可以随时监视出口的状况,此系统为目前最先进水平。常驻车、月保车、临时车进出场图像均有保存。以备查询时所用。
JSZN2001图像对比系统组成 该系统主要由高清晰度带背景光补偿摄像机、广角自动光圈镜头、防护罩、室外支架、聚光灯、视频捕获卡、图像处理软件等组成。镜头采用自动光圈,便于图像信号自动调节图像的亮度,广角型是为了扩大摄像的范围。聚光灯用在当环境光线太暗时,提供摄像照明用。视频捕捉卡具有图像抓拍,图像压缩存档。
JSZN2001图像识别系统主要功能 提高效率:减少车型及车牌的识别和读写时间,提高车辆出入的车流速度。 防止盗车:图像对比与IC卡配合使用,彻底达到防盗车的目的。 防止资金流失 :进出图像存档,杜绝了谎报免费车辆。 “一卡一车” :严密控制持卡者进出停车场的行为,符合“一卡一车”。 JSZN2001图像识别系统构成 本图像识别系统配合本公司感应式IC卡停车场电脑管理系统,形成一个完整的停车场管理体系,全套系统采用计算机网络控制,包括两台微机,两个CCD摄像头、两张图像处理网络卡和两台聚光灯。CCD摄像头摄入进场车辆,经微机和图像处理网络卡加以编制,并传输到管理中心主系统储存起来;车辆出场时,读出IC卡的编号,在显示器上调出入场车辆的图像和出口CCD摄入的图像进行对比,经判断一致时,给予放行。
JSZN2001图像识别系统的工作环境 正常光照(100~80流明)条件下,对车辆的综合识别概率不低于99.5%。系统工作环境温度-20~+50,能在小雾、小雨、小雪(能见度50米外)及7级以下大风中可靠工作。
JSZN2001图像抓拍系统 为了使智能停车场管理系统具有更高的防盗车功能,可选用视频捕获图像对比系统。该系统在停车场出入口各安装一台摄像机,车辆进场时,摄下进场车的图像,并将图像存入电脑;车辆出场读卡时摄下出场车的图像,同时对应进场车的图像自动调出,进行进出车辆图像对比,并识别是否是同一辆车,相同则按回车键,道闸升起,车辆可以出场。车辆出场后,进出车辆的图像全部存入电脑。
| |
6.6设备说明

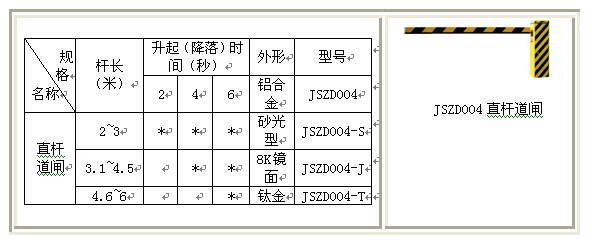

1、捷顺自动道闸 道闸具有感应自控和按钮控制等多种方式,具有感应探测防砸功能,车辆过后自动复位,如道闸下落过程中遇到车辆经过,会立刻停止下落返回,以防砸车。 自动道闸是我们捷顺人经过多年的精心研制,并吸收国外同类产品的精华而开发出来的机电一体化产品,经过多年的改进与完善,技术上已达到了世界先进, 水平,并发展成几十个品种,同时获得了三项国家专利。其特点有:快速自动道闸安装在停车场的出入口处,离控制机3米左右距离。由箱体、电动机、离合器、机械传动部分、闸杆、电子控制等部分组成。 (1)机箱:结构坚实牢固,做防雨水和喷溅水保护,外壳可以用特制的钥匙方便地打开和拆下,特别设计一套卸荷装置,以防止外力损坏,色彩鲜明的国际标准化外形设计,具有较强的警示作用。 (2)电动机:特别定制快速道闸专用直流电动机,具备开、关、停控制功能,另外还具备电机转速输出功能,便于控制系统对电机的运转情况加以检测和监控。 (3)离合器:电动和手动两种工作方式,将电动机的驱动减速,从而驱动传动机构,在停电时,方便采用摇杆控制闸杆的起落。 (4)传动部分:四连杆平衡设计,确保闸杆运行轻快、平稳、输入功率小,防止人为抬杆和压杆,将外部作用力通过传动机构巧妙御载到机箱上。 (5)电子控制部分:以光电开关替代行程开关作为定位控制,全电路采用无触点控制,具备多种接口控制, 方式, :按, 钮开, 关、, 红外或无线遥, 控、, 电脑监控,以, 弱电, 控制, 强电, ,内, 置单, 片机, 微电, 脑处, 理芯, 片,, 具备, 智能逻辑控制处理功能。 捷顺自动道闸的品种及规格齐全,能满足各种环境与场合的需要,其种类按外形分镀锌板喷板喷塑标准型和不锈钢豪华型;按方向又有左右之分;按闸杆形状分有直杆型、曲杆型、折叠杆型和栅栏型。同时用户还可选配遥控装置、红外线检测保护装置或地感检测保护装置、IC卡智能停车场管理系统等配置。 具体型号与参数见下表: 2、车辆检测器 此检测器由一组环绕线圈和电流感应数字电路板组成与道闸或控制机配合使用,线圈埋于闸杆前后地下20cm处,只要路面上有车辆经过,线圈产生感应电流信号,经过车辆检测器处理后发出控制信号控制机或道闸,需要说明的是:闸杆前的检测器是输给主机工作状态的信号,闸杆后的检测器实际上是与电动闸杆连在一起,当车辆经过时起防砸作用。本公司生产的车辆检测器采用的是数字电路多重判断,感应电路不会漂移,无须经常调“零”。

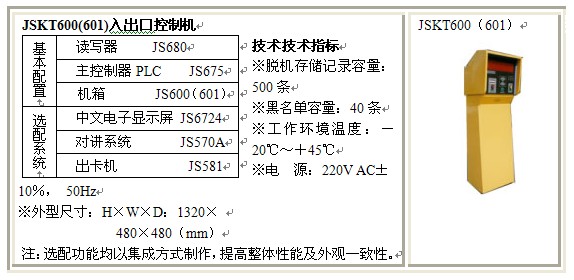

3、出入口控制主机 出入口控制主机是系统功能得以充分发挥的关键外部设备,是智能卡与系统沟通的桥梁。基本结构:骨架机箱、智能卡读写器,选配设备:中文电子显示屏、语音提示报价器、对讲系统、入口控制机选配自动出, 卡机、出口控制机选配自动吞卡机。 控制机箱:密封设计、防雨、防尘,外观采交通标准色,精工制作。 智能卡读写器:智能卡与系统沟通的桥梁,对IC卡进行读写操作。 中文电子显示屏:中文LED显示,安装在出入口控制机的正面,智能卡读写器的上方,以汉字形式显示停车时间、收费金额、卡上余额、卡的有效期等等,若系统不予入场或出场,则显示相关原因,明了直观。在空闲时显示时间日期、欢迎用语、或其他系统相关提示信息。 对讲系统:出入口控制机安装对讲系统后,工作人员可以提示、指导用户使用停车场,用户也可以询问有关情况,方便两者之间的及时联系。 自动出卡机:用于临时停车者取卡进场。泊车者驾车至入口控制机前,数字车辆检测器自动检测车辆的存在,泊车者按键取卡(凭车取卡、一车一卡),泊车者取卡读卡入场。 出入口控制主机主要机型与参数: | |

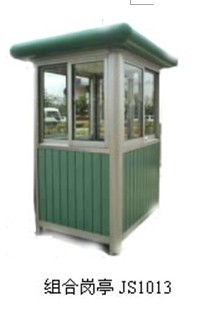

4、组合岗亭
“岗亭”采用高级不锈钢、彩色钢板等材料,经表面特殊工艺处理,精工制作而成,款型别致,品种繁多,诸如:标准型、豪华型、多边型、圆弧型、长方带檐型等,广泛用于城市管理、公安警卫、道路交通、停车场系统、邮电商业、体育场馆、酒店、物业小区等场所,受到普遍欢迎和好评。 “岗亭,温馨别致”现已成为繁华都市中一帧亮丽的风景线。 尺寸为:1.2m×1.5m×2.4m |
![]() |
5、 停车场管理系统
停车场管理系统是一个非接触式智能IC卡为车辆出入停车场凭证、以车辆图象对比管理为核心的多媒体综合车辆收费管理系统,用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费,该系统将先进的IC卡识别技术和高速的视频图象存储比较相结合,通过计算机的图象处理和自动识别,对车辆进出停车场的收费、保安和管理等进行全方位管理。 停车场系统具有功能强大的数据处理功能,可以对停车场管理中的各种控制参数进行设置、IC卡挂失和恢复,可以进行分类查询和打印统计报表,并能够对停车场数据进行管理。

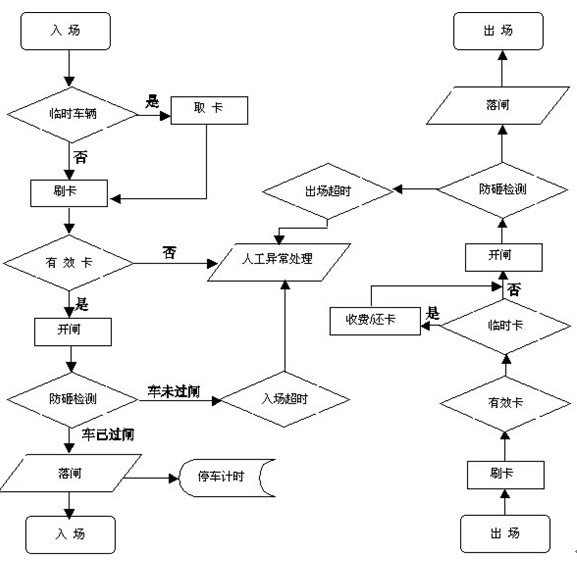

车辆入场时,司机将IC卡放在入口控制机的读卡区域前读卡,如果读卡有效,自动道闸的闸杆抬起,允许车辆进入,车辆通过入口处的自动道闸后,闸杆自动下落,封闭入口车道。 当车辆出场时,司机在出口控制机的读卡区域读卡,出口控制机在自动判断卡的有效性后,出口处的自动道闸闸杆抬起放行车辆,车辆通过自动道闸后,闸杆自动落下,封闭出口车道,如果停车超期、超时或IC卡无效时,出口自动道闸仍处于禁行状态。 对于临时停车的车主,在车辆检测器检测到车辆后,按入口控制机上的取卡按键取出一张IC卡,并完成读卡、摄像和放行,在出场时,在出口控制机上读卡并交纳停车费用,同时进行车辆的图象对比,无异常情况时由管理人员开闸放行。 停车场系统的软件有“出入管理”、“联机通讯”、“IC卡管理”、“查询管理”、“报表打印”和“辅助管理”,工具栏中有“出入管理”、“读取记录”、 “读写器设置”、 “IC卡检测”、 “系统设置”等功能。 | |
七、三表操送系统 | |
7.1 系统概述 针对实际情况,建设由煤气表、电表、自来水表组成的三表远程抄表系统就显得相当必要,通过系统管理,小区管理人员或, 能源部门可采用计算机集中管理和抄表收费,提高了自动化管理程度,同时降低了管理成本。根据招标要求,需对小区每户煤气表、电表、自来水表进行远抄计量。系统要求电表和自来水表、煤气表各成一个系统。
7.2 系统思路 目前,三表远传系统一般分为四个部分:前端采集装置、数据采集处理装置、传输线路、中心控制平台。从传输技术上包括专线传输和电力载波传输等。由于我国的电网在传输数据过程中,经常会受无线电信号、电磁信号、脉冲信号的干扰,导致传输数据错码、丢码的情况,所以电力载波在我国发展还不是很适合。而采用专用线数据采集处理技术已经发展的较为完善,如采用单片机485总线的或LonWorks总线技术的传输系统。 从目前实际工程应用情况看,三表远传的主要问题在于前端数据采集装置——具有脉冲或电信号输出的水表、电表、气表等计量装置。脉冲表具从传感器上分类可分为干簧管型和霍尔元件型。无论是霍尔元件型还是干簧管型,均以永磁铁经过传感器时,由于磁场作用产生吸力使干簧管闭合发出脉冲或发生磁电转换发出脉冲。脉冲数量的准确度将决定远程计量系统的准确度。从目前实际施工完工的情况来看,远程气表、电表的脉冲准确度较高, 水表的情况不尽如人意。因此,建议业主在选用脉冲表具时应充分考虑到这些因素,选用和抄表产品配套的脉冲表。 由于三表远传系统数据采集及传输对实时性的要求不高,独立的三表远传系统多采用485总线传输方式;采用LonWorks总线的产品由于价格较高,目前的产品多采用将住户室内报警、家居智能化、三表远传等系统结合到一条LON总线上传输,以提高系统的性价比,虽然从技术角度来看,将三表远传与住户室内报警系统结合在一起是合理的,但由于行业管理的实际情况,还是不利于实际应用。 在绿苑小区中,由于住户燃气表设置在户内,而住户水表、电表则集中设置。因此在绿苑小区三表远程抄送系统设计中,我公司推荐使用基于485总线传输方式的抄表系统。
考虑到与系统建设及售后服务等因数,并结合当地主管部门对本行业的相关规定,我们决定采用深圳市浩迪科技有限公司DT-READERS楼宇耗能抄表系统。 7.3.2 DT-READERS楼宇耗能抄表系统介绍 深圳市浩迪科技有限公司开发的DT-Readers远程抄表系统,为现代化的某某住宅小区提供了远程抄表解决方案,适用范围广,针对家庭和小区以及商业楼宇设计,充分考虑国人的使用习惯,具有使用方便、功能强大和可靠性高等特点。 DT-Readers远程抄表系统为集中式抄表方式,利用单独铺设的线路实现远程抄表,实现了自动抄表功能。系统可以自动读取电表、煤气表、冷热水表、纯水表、中央空调等读数,并计算出各住户应该交纳的费用,系统软件同时提供报表功能。 主要功能如下: 4大系列适应各种不同的应用,不同的信号; 8-64点灵活配置; 外壳采用IP65级防护机箱,可直接安装,免除二次控制箱投资; 准确可靠地采集各表的数据并存贮; 可任意连接各种远传表(冷水表、热水表、电表、煤气表、天燃气表); 具有断线报警功能,自动记录断线时间、断点线路编号; 具有表信号线被破坏报警功能,防止恶意盗用发生; 强抗干扰能力和不间断工作能力(根据设计采用UPS供电); 抄表时间可任意设定,手工或自动抄表; 可选择特定用户抄表 可以分户或集中打印各种费用报表; 设置密码等级,给予不同级别操作人员不同权限; 系统管理软件模块,运行于中文WINDOWS95/98环境下全中文操作界面、直观、简单 DT-Readers远程抄表系统是一个灵活的3级/4级网络(小规模使用没有分区管理器LCU是三级)即:上位机微机管理系统(中央站)、分区管理器LCU、DRD2系列抄表仪/控制器、用户表计。通过MODEN,LCU、DRD2均可以和远地计算机通讯以便组成更大的城域或行业级网络。

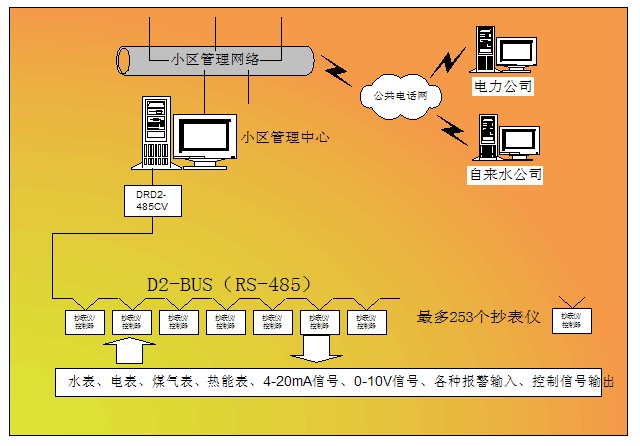

7.3.2.2 系统结构图

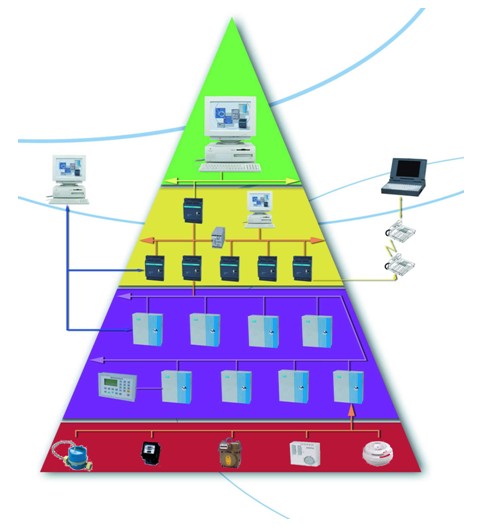

7.3.2.3 分户计费系统的四层结构 金字塔的顶端是建筑物或小区的管理中心--中央站,第二层是分区管理器LCU,LCU通过D1-BUS互相串接,最多63个。每个LCU可通过D2-BUS最多连接63个抄表仪DRD2,这构成了金字塔的第三层。各种能量计量装置处于现场设备层即第四层。 对于1000点以下的小区,在用户分布较近的情况下,从降低成本的角度出发,均可以考虑取消LCU,将中央站直接连接D2-BUS,最多连接63个不同系列、型号的DRD2系列抄表仪或控制器。 对于1000点以上的大型建筑物或社区,或者是分多期施工的建筑物,将整个建筑/小区(社区)从功能上或地理位置上划分为若干个区,每个区的抄表仪由一个分区管理器负责管理(在我公司较早前的资料中,分区管理器又被称为网络控制器LCU)。中央站通过DRD2-485CV连接D1-BUS,最多连接63个分区管理器LCU。由LCU分区管理器分组管理总数大于63个的不同系列、型号的DRD2系列抄表仪或控制器,它们采集用户表计的数据,完成控制功能。
7.3.2.4 系统特点
适应性强 系统适合各种类型的耗能表(水,电,燃气表);对住宅水、电、气的计量集中抄收,也可对其中一项或几项集中抄收。 功能强大 系统准确地采集所有基表的数据,并进行数据管理;各职能部门可通过Internet网络远程获得数据。物业中心计算机实时检测系统的工作状况,发现异常状况,立即报告,便于维护,保证系统的正常运行。 数据准确 系统的采样电路采用双脉冲信号设计,有效避免了采用单路脉冲取样在水,气基表的潜动和水,气压力变化及发信开关处临界状态下造成的误计数,增加了系统、计数的可靠性和准确性。 安全可靠 本系统采用可靠的供电方式,确保在停电时仍正常工作。采集器设有自备电源,即使发生总线故障,采集器仍能正常工作;并且,采集器带有线路检测功能,实时监测与基表的连接,出现故障立即报警。能耗管理软件设置多重密码,以适应不同级别部门的访问,确保整个系统运行的可靠性。 信息量大 系统采用总线制方式,用户可达5万多户,其中存储了每个基表的表值、开户信息、故障信息等。 操作简便 管理人员操作界面采用Windows界面,简捷,直观;本系统还可以与其它系统集成在一个平台上操作管理,也可通过网络来管理和操作该子系统。 防盗用功能 防盗功能从两个方面实现: 其一,封闭式接线硬件防盗,不开启经过一体化成型的传感器接线盒,则无法改接线缆,除非是破坏性操作,这已不是一般的防窃手段所及。 其二,线路故障报警,所有抄表仪和传感器连接的线路都由系统进行自检防护,当线路发生因盗用产生的短路或断路情况时系统会产生报警并自动记录发生报警的住户名、时间等信息 第三,软件报警,在空调系统开启后,软件将记录用户连续停机的时间,当其超过一定值时便发出警示信号,提醒管理人员注意相关用户。系统有异常使用上下限参数设置,本期使用量严重小于平均使用量的状况会导致报警。
7.4 DT-Readers远程抄表系统设备
抄表系统 抄表系统是指由中央站通过传输媒体将多个电表、水表、煤气表或其它能源计量表计的记录值(窗口值)的信息集中抄读的系统。该系统主要由采集用户表计信息的抄表仪、分区管理器、中央站以及用于切断用户水、电、煤气等能源供应的控制器及相应的执行机构。 中央站指通过网络对抄表仪或分区管理器的信息进行采集、处理和管理并下达指令给控制器的设备。 中央站的硬件 中央站的硬件必须包括计算机系统(CPU、存储器、输入输出装置及电源),通讯接口、键盘、鼠标、监视器、打印机、UPS电源。 中央站软件 中央站软件至少包括系统软件(网络版要求网络协议、网络操作系统)数据库与数据库管理软件Microsoft Access 2000/Microsoft SQL Server6.0以上。 DT-Readers远程抄表管理系统 DT-Readers远程抄表调试工具 DT83是安装在小区管理中心,完成全小区内用户数据终端数据采集和处理的计算机软件系统,小区管理系统的功能包括:显示下位LCU、DRD2的状态,读取水电气表数据并产生报表,系统管理等。 对于用户数较多的系统,可以采用客户机/服务器(C/S)结构。若采用C/S结构,小区管理系统分为监控微机(Client)和服务器(Server)两个部分,小区管理系统的管理数据库部分存入服务器,客户端只作数据采集使用,数据的处理在服务器端进行。 | |
抄表仪
抄表仪指用于采集多个用户水、电、煤气等表计信息,并经处理后通过网络传送到上一级(中继器或分区管理器)的设备。 由深圳浩迪科技有限公司开发的DRD2系列抄表仪是一种多用途计数器,可以接受多路开关信号,模拟信号,累计各路信号计数。所有计数器均为非易失性的。具有精密的内部实时时钟,可以记录各种事件发生的时刻。可以通过系统软件触发或外部硬件触发计数,或两者同时触发计数。通过RS-485通信接口可与上位计算机系统通信,上位计算机(PC机、手持式微电脑或分区管理器)可以设置或读取DRD2的数据和参数。使用和安装均十分方便。例如,用于多用户, 水,电,气,空调的表计计数、计时。
|
![]() |
7.5 水、电表远程抄送配置
根据国家建设部提出的小康型住宅小区规划要求,要对新建和改建住宅统一规划,逐步实行水、电、气三表出户统一管理,实现微机自动检测、计量、收费。自动抄表系统彻底改变了传统的居民住宅水、电、煤气等生活耗能逐月入户验表收费方式,解决了域市住宅耗能管理的离散性和耗能数据人工处理的繁琐过程,从而节省了大量人力,且避免了入户验表对居民生活的干扰,对于保障住户的安全、提高住宅小区的科技含量具有重要意义。水、电表集中安装管理,因此完全可将水电表统一抄收。每户设置一只水表和一只气表。
7.6 系统安装设计

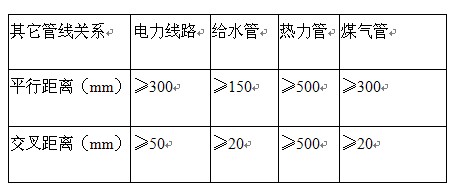

1.采集器是采集和保存计量表运行数据的装置,是整个系统可靠运行的基础,应尽量安装在干燥洁净的环境中。安装在每层楼道耗能表相对集中的地方,在安装处需预埋安装盒(300mmX400mmX150mm),距地面高度应不少于1.5m,并可靠接地。需AC220V电源。 2.因为基表本身的信号线长度不超过1.5米,故其附近1米内安装86系列预埋盒,用于基表的信号线与采集器之间的转接。 3.系统布置采用暗装,室外线路采用户外保护管道暗敷。 4. 通讯控制器一般安置在计算机附近(10m以内)。 5.系统配线与其它管线间距离见下表(小于要求距离需用钢管敷设)
| |
八、小区广播系统 | |
8.1 数码公共广播系统概述
1.全数位式公共广播系统 Hizone数码公共广播系统是一种全数位式公共广播系统。系统将先进的、创新的数位技术带入公共广播系统领域,使公共广播系统有了一个革命性的技术突破,可以满足专业用户对公共广播系统的所有要求。它的音频信号、控制信号和通讯全在数位域进行,具有更远的传输距离和更好的传输效果,因而比当前任何可用的公共广播系统更胜一筹。尤其是将音频信号和控制信号集中在一条两芯的双绞线上传输,不仅大大地节省了安装和布线成本,而且为将来的系统维护及系统工作的高可靠性提供了先决的优越条件,更是目前市面上已有的公共广播系统所无法比拟的。Hizone数码公共广播系统可通过PC进行设置、管理和操作,这样使安装调试及操作变得更简单、更方便。
1.1 强大的功能: 强大的广播功能
独立广播或定点广播 Hizone数码公共广播系统支持每一个终端或每一个点的独立广播。 区域广播 Hizone数码公共广播系统支持系统内的区域广播。可对系统内的任何区域进行广播,而不影响到其它区域。 组内广播 Hizone数码公共广播系统支持系统内的组内广播。可以随时对某一组进行广播或操控。 全体广播 全体广播是公共广播系统最基本的功能。Hizone数码公共广播系统可以对某些区域进行全体广播,也可以对某些组进行全体广播或对整个系统进行全体广播。 电话广播 Hizone数码公共广播系统可以与电话系统进行联接,直接利用电话机的按键进行定点广播、分区广播、分组广播和全体广播。 紧急广播 Hizone数码公共广播系统具有紧急广播功能,它是火灾或其他灾难的报警、疏散、指挥的必要设备措施,并带有警报解除广播,构成完整、规范的自动火灾紧急广播控制系统功能。 强插广播 对于一些要求功能单一,广播时不想对系统进行任何操作的用户或是在系统面临瘫痪的状态下,可以通过迈克风进行强插广播,广播完毕,系统, 会自动恢复到原始的待机状态。 定时广播 强大的定时广播功能是Hizone数码公共广播系统又一特色。可以预先设定好每一天、每一周或每一季的广播日程,也可以将定时的功能细分到对某一个点的控制。 自动广播 Hizone数码公共广播系统可自动按事先安排好的广播节目内容,准确无误地进行广播,无需人员值守。这样既避免了人员操作的失误,又节省了人力,尤其是在某些需要长时间播放背景音乐的场合,此项功能更为有用。 网络广播 Hizone数码公共广播系统通过网络联接,就可以进行网络广播。在系统控制中心就可以及时了解网络广播的情景。 简便的操控 系统提供专用键盘和多媒体控制软件来完成系统的操作。 可以选择Hizone数码公共广播系统专用控制键盘对系统进行控制和详细的设定,透过多媒体控制系统软件,实现Hizone数码公共广播系统的所有的广播和控制功能。
1.2 高度的系统灵活性: Hizone数码公共广播系统真正的魅力不单是功能的完美无缺,更重要的是它的灵活组合。无论是主机设备还是终端设备,也无论是超大系统还是极其细小的系统,Hizone数码公共广播系统都能以最完美的组合方式来完成不同系统的配置。 就主机而言,可以将其配置成三种完全不同的模式:独立式,合并式和分布式。这一灵活的组合方式完完全全打破了过往的传统公共广播系统组合呆板的这一缺陷,从而充分地发挥其应有的效能。 就终端而言,系统提供不同形式的解码器和终端,同样可以通过灵活的配置,来实现必须的广播需求。 可以在系统的任何位置增加终端,而不必添加任何主机设备,就可以对系统进行扩展,从而形成更大的系统。
1.3 超强的系统稳定性: 为了保证系统的稳定性,Hizone数码公共广播系统支持如下功能设计: a、超静态待机功能 在系统不作任何广播时,各终端处于超静态待机状态,几乎不耗散功率,既保证了工作环境的清静,又增强了各终端喇叭的寿命。 b、分散式功率分布 Hizone数码公共, 广播系统将系统的功率分散到各个终端,主机不再有大功率的消耗,减少因系统的功率过大而导致的主机设备故障。 c、软硬件的快速自愈功能 系统具备了多重防死机功能,无论是软件还是硬件,均具有自愈功能,当系统故障时,可以通过重开机或重启软件系统的方法修复系统,从而使系统快速自愈。不过,在通常的情况下,此种现象出现的机率几乎为零。 d、系统的远程维护 Hizone数码公共广播系统支持网络功能,既可以通过网络实现远程广播,更可以通过网络对系统进行远程编程和维护。
1.4 低廉的设备成本和安装成本: Hizone数码公共广播系统通过R485的总线方式来传递音频和控制指令数据。这种连接方式成本效益极高,它使用两芯双绞线传输数据和指令,一组铜线对为设备供电。传输距离远,传输可靠性高。若需要更长的传输距离,可通过中继器或光纤来实现。如果传送距离太长,系统中的设备也可以用本地电源供电。 把多种功能集合在几个1U的标准机箱里,比为实现同样多的功能而买许多台设备更经济实惠。这种功能的结合,也节约了机架中的安装空间,从而更进一步降低了安装成本。
1.5 超强的网络架构模式: 强大的网络广播功能是Hizone数码公共广播系统又一魅力所在。系统的架构建立在基于TCP/IP这一世界通行的网络传输方式上。对分布式系统而言,可以在网络的任何位置增加和移去设备而不影响其他设备的性能。这样使客户很容易地就把系统扩展,而不必在网络控制器上增加任何的电子设备。由于这种架构,用户可以在开始阶段先建立一个小的系统,以后随发展的需要,在已有的网络上加入新的设备,从而形成更大的系统。无论是独立式、合并式还是分布式,Hizone数码公共广播系统均支持网络广播和远程维护。
8.2 系统设计思想及选型原则
(一)、设计思想
(a) 先进性和可扩展性: 现代信息技术的发展,新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术,以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展,故必须充分考虑今后的发展需要,设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资,而且具有较高的综合性能价格比。本设计对此均作了充分考虑,选用了当今最为先进的数码式公共广播系统,极便于系统的扩展和升级。
(b) 科学性和规范性: 公共广播系统与一般音响系统不同,是一个先进复杂的综合性系统工程,必需从系统设计开始,包括施工、安装、调试直到最后验收的全过程,都严格按照国家有关的标准和规范,做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目,必须确保整个工程经得起各方面的和较长时间的严格考验。
(c) 安全性和可靠性: 公共广播系统的建设,直接影响着用户的使用效果、外部形象及投资回报,因此系统设计必须安全、可靠,本方案已充分考虑采用成熟的技术和产品,在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面,都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备,均取得该设备的生产厂家或代理商的授权证书,并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。(容后付上授权证书)这一点是国际国内工程招标项目重点考核的关键条件之一。
本设计是根据甲方的要求,综合吸取当前国内外公共广播系统的先进技术的特点,选用当今最为先进的数字式公共广播系统,确保设备先进、格调高雅、音质优美、功能强大,操作简单。
(二)、选型原则
1、系统设计的科学性、准确性和先进性: 对公共广播系统设计时,必须保证场地的声学技术指标达到招标文件中规定的要求,使各个场地的音响系统设计具有科学性、准确性和先进性。 2、满足功能要求的系统性和实用性: 在公共广播系统设备配置中,保证系统应具备完成工程所要求功能的能力和水准,符合工程实际需要和国内有关规范的要求,实现容易,操作方便。 公共广播系统选用的设备均为国外国内知名厂家的先进产品,设备的指标满足要求,并且具有一致性和互换性,使系统具有良好的灵活性、兼容性、扩展性和可移植性。 3、设备的可靠性和服务保障: 本系统选用了数字式公共广播系统的代表----HIZONE数码式公共广播系统的全套产品。该系统功能强大,具有极高的先进性、稳定性;同时HIZONE数码式公共广播系统产品在全国承诺所有用户享有1年的免费保用,并在国内各地建立有完善的技术服务网络,为客户提供及时有效的服务。 4、系统配置的经济性: 我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则,保证公共广播系统配置具有很高的经济性和实用性。
8.3 设计原则
一次性完成背景音乐系统的总体规划与设计,并按计划实施。 系统设计及设备选型应与环境融合,以不破坏小区优美环境为前提。 系统设计应在技术上达到先进性和成熟性的统一;性能上应具有很高的安全性、可靠性;使用上应具有可维护性、可扩展性;并具有很高的性能价格比。 背景音乐系统应能实现中央控制多种音源的背景音乐广播并能进行呼叫广播以及紧急情况时插入紧急广播。 设备选型应遵循集成化原则,应选择高效集成的设备,便于控制、管理和维护。 设计应遵循实事求是、先进、实用、节约、后期服务体系完善的原则。
8.4 设计依据
1.以甲方提供的场地图纸和音响设备的用途为依据; 2.依照甲方提出的扩声要求,并根据背景音乐广播的需要; 3.考虑系统用途的先进性和功能扩展性; 4.根据此规格书及最新版的有关标准对系统进行设计、施工和检验。 5、国家相关标准(民用建筑电气设计规范): GB9003《调音台基本特性测量方法》 GB2421/22/23.1/23.2《电工电子产品基本环境试验规则》 GB8898-88《电网电源供电的家用和类似一般用途电子及有关设备的安全要求》 GBJ-79-85《工业企业通信接地设计规范》 GBJ42-81《工业企业通信设计规范》 GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》 GB50116-98《火灾自动报警系统设计规范(摘录)》 GJG/T16-92《民用建筑电气设计规范》 GB/T50314-2000《智能建筑设计标准》 建筑设计防火规范 GBJ16-37 民用建筑电气设计规范 JGJ/T16-92 厅堂扩声系统设备互联的优选电气配线法 SJ2112-88 厅堂扩声系统声学特性指标 GYJ25-86 电气装置安装工程电缆线路施工及验收规范 GB50168-92
8.5数码公共广播系统设计 8.5.1 系统要求
1、小区内可随时播放背景音乐。 2、对小区内进行全体广播呼叫,分区或定点广播呼叫。 3、自动定时播放音乐的功能,可灵活的选择每天的播放内容。 4、通过电脑软件实现无人化管理,可自动或手动管理。
8.5.2 系统设计说明
根据小区应用的面积大、要求以后的良好扩展性等及客户的具体要求,结合Hizone 数码公共广播本身所具备的强大功能及灵活的配置方式,为最大限度的体现功能的完美及最优的性价比,整个系统采用数字公共广播系统。充分体现了数字公共广播系统的施工简便、稳定性好、易于管理、扩展方便等优点,也避免了传统广播系统的功率音频信号在长距离传输时的功率及音质损耗的缺点。在将来后期工程的扩展中,数字公共广播系统不用再增加系统主机设备,仅需要将总线延长,在需要终端的地方增加终端即可。
整个系统的设计分别说明如下: 1、系统结构: 本系统采用Hizone数字公共广播系统,系统为总线式结构,采用一条两芯双绞线作为数据总线, ,各终端设备直接挂接在总线上,施工布线简便,将来的维护更方便。终端根据现场情况选配数码室外音柱或带解码器的草地音箱。其中商业用房在设计时将其作为一个独立的子系统进行管理。选用带管理功能的数码纯后, 级定压功放,并配上DVD等音源和话筒。由于本数字公共广播系统没有功率限制,可根据需要随时在终端自由扩展, 而不需重新布线,十分方便。系统结构详见系统图。 2、系统分区: 本系统为总线式结构,分区工作为软件进行,可任意分区,重复分区,也可根据甲方要求随时调整。故在前期可不需考虑分区问题,而在实际使用时根据需要随时调整分区。原则上为便于管理,相同, 功能部分作为一个区,如一个组团可作为一个区,道路部分作为一个区,公共绿化带和游泳池可作为一个区,保姆公寓没层可作为一个区,商业店铺每层可作为一个区,其它功能部分为一个区。
3、设备选型: a、主控端设备:主要有HZ-2010P前置放大器、HZ-2051D数码程控主机、HZ-2071R调制器、HZ-2080S 监听器、主控电脑(可与HZ-2061K程控键盘可选)等。 b、前端设备: 1、扬声器选择:本小区环境安静,背景噪声较小,故住宅楼间的室外草地和游泳池可选用HZ-620/650/610等20W草地蘑菇喇叭,室外道路可选用HZ-820DR豪华室外数码音柱,地下停车场可选用HZ-925DR室内豪华数码音柱,保姆公寓选用室内壁挂式音箱HZ-805B,商业店铺可根据实际需要选用天花喇叭。 2、功率设备选择:根据小区各部分的具体配置情况各点的功率均由相应的解码器提供。其中商业店铺部分由带管理功能的数码纯后级功放HZ-3600D提供。
8.5.3 工程设计特点
1、智能化: 承前所述,整个系统采用当今世界最为先进的Hizone数码公共广播系统,透过其独有的多媒体控制系统,真正做到了系统的智能化。 2、高稳定、高可靠性: 由于采用数码传输方式﹐系统不受功率限制﹐可靠性﹑稳定性极高﹐灵活性极强。 3、易用性: 与传统广播系统相比,本系统抛弃了繁琐的按键操作方式,所有控制操作均通过多媒体控制软件来完成,操作极其简单方便。 4、灵活的扩充性: 系统采用分布式结构,每一子系统最大可接上万个终端(喇叭),传输距离上万米,功率不受终端数量的影响。在将来的扩容中,也无需购买主机设备,更无需对线路进行改造,仅仅需要的是增加终端(解码器和音箱喇叭)和连线即可实现对系统的扩容! 5、美观性: 所有终端均采用HIZONE专用数码音箱,款式多样化,与整个系统布局容为一体,美观大方。 6、安装的简便性: 系统采用总线传输方式,一条二芯双绞线贯穿每区所有终端,用线量少,布线成本低,安装方便。 7、对环境的适应性: 所有Hizone产品均通过严格的环境测试,确保系统在温差极大的环境下也能正常工作。 8、性价比: 尽管系统采用的是数码系统,但由于主机的唯一性,加之大大地减小了施工成本,所以系统具有极高的性价比,相对的造价也将越来越低。
8.5.4 产品规格说明
1、主机端设备:

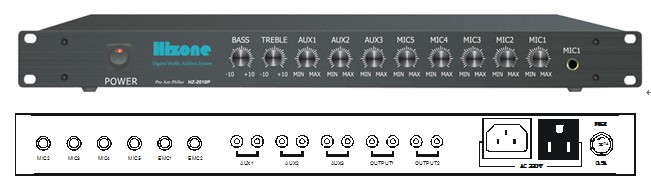

HZ-2010P 前置放大器 输入:5路话筒输入,3路线路输入,2路紧急优先接口 输出:2路输出 功能:各信道独立音量控制,统一音调调节,一路话筒自动默音功能 电源:220V AC 体积:483x210x45mm
HZ

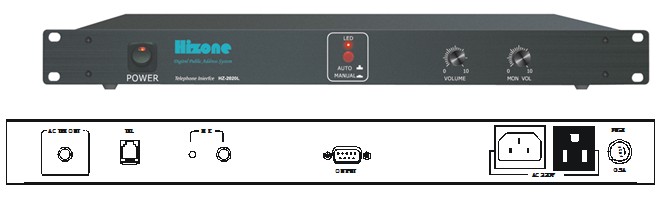

输入:1路内线电话输入,1路外线输入,1路音频输入 输出:1路输出 功能:自动转接电话功能,可通过电话按键进行独立广播、分区广播、和全体广播,可实现系统的远程启动功能,可通过电话按键进行强插广播(选用),可在操作过程中提供操作步骤的语音, 提示,确保操作的简单性和易用性 电源:220V AC 体积:483x210x45mm

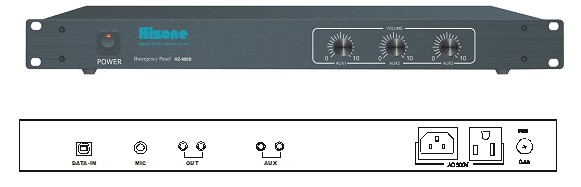

HZ-2031A 警报器 输入:1路报警信号输入 输出:1路音频信号输出 功能:提供一路常闭开关量,自动触发报警,输出警笛或固化的语音信号大于240秒钟数字录/放语音IC,可录可放,可擦可写录放电平可控 电源:220V AC 体积:483x210x45mm

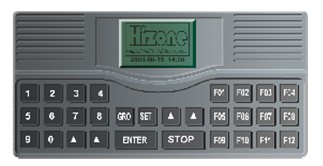

HZ-2061K 程控键盘 输出:1路信号输入 接口界面:1个RS232 功能:配合程控主机,通过其按键实现系统全部工作的操作和系统的管理设定显示当前工作状态、显示日期时间、显示程序设定清单(显示Hizone图标,以便识别该产品的真伪) 体积:

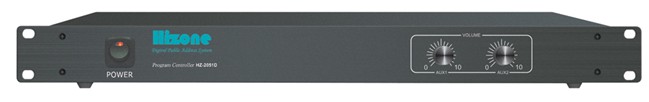

HZ-2051D 程控主机 输入:2路音频信号输入,1路报警信号输入,1路强插信号输入,1个TEL接口 输出:1路输出 接口介面:1个RS232接口 功能:程控矩阵广播(独立广播、矩阵分区广播、全体广播及定时广播)管理设定定时广播的音乐和时间段,紧急消防报警(EMC)广播的控制电话, 接入(T-Line)控制和管理 电源:220V AC 体积:483x210x45mm

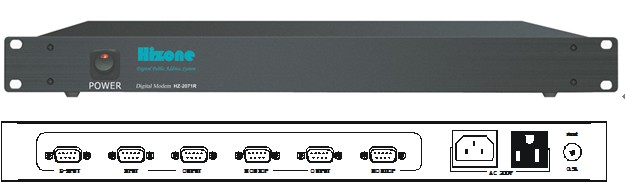

HZ-2071R 调制器 输入:1路输入 输出:四路总线输出,其中2路干线输出,2路监听输出 接口介面:1个R, S485接口, 功能:数码公共广播系统的心脏之一,主要作用是将经程控主机处理过的音频、控制信号调制成数码信号,然后通过R485接口传输至各终端设备。支持多机异地并机,实现大系统的动作 电源:220V AC 体积:483x210x45mm

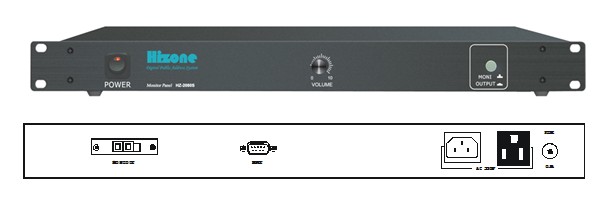

HZ-2080S 监听器 输入:1路数字输入 输出:10W音频, 功率信号输出 功能:对调制器的输出进行监听和监视,给电话接入广播的对方提供信号确认内置两只扬声器,支持内外扬声器输出选择,监听过程中不受程序控制 电源:220V AC 体积:483x210x45mm

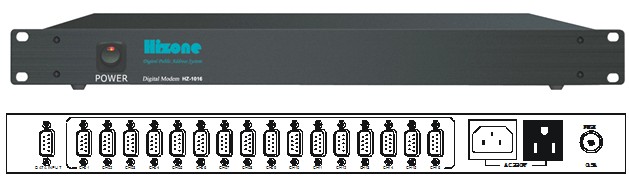

HZ-1016 RS232分配器 输入:1个RS232接口 输出:16个RS232接口 功能:起连接作用,实现16路RS232接口的数据交换 体积:483x210x45mm
HZ-V3.0S 多媒体控制系统软件之主控软件 功能:系统定时音乐源由电脑提供,可方便实现按天、星期或年来进行系统定时广播,真正做到一年365天,每天N次播放不同时长、不同的音乐。无需专人值守,完全做到全自动化的控制完成系统的编程功能,支持网络功能,可通过LAN、INTERNET实现远程维护功能。 操作系统:WIN2000,WIN XP
HZ-V3.0C 多媒体控制系统软件之客户端软件 功能:将声音传播到对方的系统中去; 将音乐传播到对方的系统中去; 将视频图像传播到对方的系统中去; 控制对方的背景音乐广播; 中止对方的广播进程; 更改对方广播模式; 锁定对方系统; 查看对方广播日志; 给对方实施远程设置或远程维护 操作系统:WIN2000,WIN XP 网络支持:DDN、LAN、ADSL等
2、终端设备(解码器)
HZ-1025D 25W通用型解码器 输入:1路输入 输出:1路输出 功能:指定每一终端的地址号,以便进行定点广播和分组广播,将数字信号转换为音乐信号,输出音乐功率推动终端喇叭 功率:平均功率25W,峰值功率100W 适用环境:室内 电源:220V AC 体积:190x105x56mm
HZ-1025DH 25W豪华型解码器 输入:1路输入 输出:1路输出 功能:指定每一终端的地址号,以便进行定点广播和分组广播,将数字信号转换为音乐信号,输出音乐功率推动终端喇叭,采用数字式音量调节,可外接按键式音量调节器HZ-BD 功率:平均功率25W,峰值功率100W 适用环境:室内 电源:220V AC 体积:190x105x56mm
HZ-1025DS 25W教室专用解码器 输入:1路数字输入,2路模拟输入:1路MIC接口,1路AUX接口 输出:1路立体声输出 功能:指定每一终端的地址号,以便进行定点广播和分组广播,将数字信号转换为音乐信号,输出音乐功率推动终端喇叭,可独立实现本区间的广播功能提供MIC和AUX的独立音量调节 功率:平均功率25W,峰值功率100W 适用环境:室内 电源:220V AC 体积:190x105x56mm

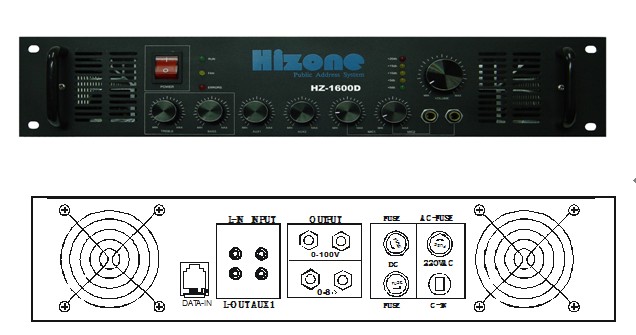

HZ-1600D 160W含解码器的定压功放 输入:1路数字输入,2路模拟输入:1路MIC接口,1路AUX接口 输出:0V-70V-100V定压输出,0-4Ω低阻输出 功能:提供三位数的地址,将数字信号转换为音乐信号输出音乐功率推动终端定压喇叭,可独立实现本区间的广播功能,提供MIC和AUX的独立音量调节,提供高低音调节 功率:平均功率160W 适用环境:室内 电源:220V AC 体积:483x430x100mm
HZ-900D 纯前级解码器(与其它传统功放连接)
输入:1路数字输入,2路模拟输入:1路MIC接口,1路AUX接口 输出:1路AUX线路输出,输出阻抗600Ω,输出电平1V 功能:提供三位数的地址,将数字信号转换为音乐信号,可独立实现本区间的广播功能,提供MIC和AUX的独立音量调节 适用环境:室内 电源:220V AC 体积:483x210x45mm
HZ-A 手控音量调节器 输入:3-40W功率信号 输出:1-40W可调音频功率信号 功能:6档音量调节
HZ-BD 豪华型电子音量调节器(与H, Z-1025DH配套) 输入:600Ω,1V音频信号 输出:0V-1V音频信号 功能:32档数字音量调节
3、安装设备
HZ-2000D 中继器 输入:1路输入 输出:1路输出 功能:在线路中起信号中继放大和分配的作用,由中继而出的支线最长可达1800M 适用环境:室内外 电源:220V AC 体积:200x100x46mm
HZ-O 终结器 功能:用于线路终端,吸收线路回路上的反射信号
HZ05-2-120 超五类两芯双绞线 规格:CAT.5,两芯双绞 阻抗:120Ω 适用环境:室内
HZ05-2-120P 超五类两芯双绞屏蔽线(具有防腐防寒之分) 规格:CAT.5,两芯双绞屏蔽 阻抗,:120Ω 功能;防腐防寒 适用环境:室外

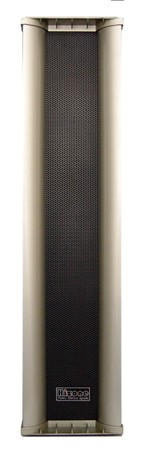

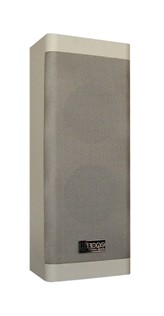

HZ-925DR 25W含解码器的室内豪华音柱 输入:1路输入 输出:平均功率25W,峰值功率100W 功能:指定每一终端的地址号,以便进行定点广播和分组广播,将数字信号转换为音乐信号,输出音乐功率推动终端喇叭 适用环境:室内 电源:220V AC 体积:160x103x410mm
HZ-840DR 40W含解码器的室外豪华音柱 输入:1路输入 输出:平均功率40W,峰值功率200W 功能:指定每一终端的地址号,以便进行定点广播和分组广播,将数字信号转换为音乐信号,输出音乐功率推动终端喇叭 适用环境:室外 电源:220V AC 体积:620x150x125mm

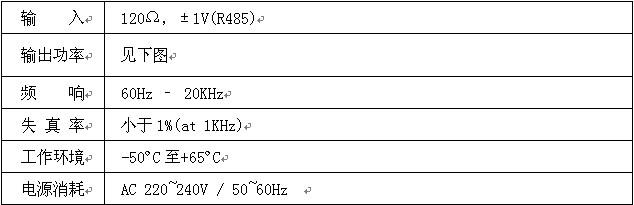

草地喇叭 1、, 特点:用于室外可装饰广场,美观大方。 2、产品规格说明: |
