别墅小区联网报警系统方案
| |||
|
一、方案设计目的
本案为别墅小区的联网防盗系统解决方案，方案依据《广东省安全技术防范管理条例》和甲方的技防要求进行设计。设计的主要目的是配合已有的人防措施，使该小区24小时得到有效的防范，从而杜绝非法闯入、抢劫及盗窃现象。本案本着系统稳定可靠，防范有效，误报警少，响应时间短（报警信息传送至联网报警中心），造价适中的目的为客户提供合适的有线防盗系统解决方案。
二、方案设计思想
本案的主要设计思想为小区每户安装报警控制主机一台，预计使用有线防区30个左右，需通过防区扩展模块达到。在进户门旁安装美观的液晶键盘一个用于控制系统的运作。考虑用户使用方便，建议主机增加无线扩展模块一个，即可使用无线钥匙扣遥控键盘对系统进行布撤防操作；同时该遥控键盘可在紧急情况下当做紧急报警按钮使用。系统同时配置网络接口模块，用于通过小区的局域网发送报警信息，同时主机仍具有传统的电话线报警方式，两种报警通讯方式可互为后备。 室内安装多个被动红外幕帘式探测器，搭配探测器支架使用，以保证较好的探测效果。进户门使用嵌入式门磁，不易发觉且不会影响室内美观。如系统不配置无线扩展模块，仍需安装有线紧急报警开关。用户在非常情况下拉开紧急报警开关可触发现场警号鸣叫以达到震慑犯罪分子并求取近援的作用。 室内同时安装环境探测器，包括一氧化碳探测器和内置温升探头的烟雾探测器，用于室内的基本消防措施。这两种探测器与紧急报警按钮一样均为24小时防区，用户无需布/撤防系统，系统自行在遇险时报警。 系统的主要输出设备为现场室外安装的声光警号，警号内置电池并具有防剪功能，报警时声强可达114分贝（距离1米处）。警号与网络和电话线共同构成示警输出。 每个系统预计共有40个防区，包括有线防区32个，无线防区8个（实际使用5个）。报警控制主机使用GE Security的 NX-8，主机安装NX-216 16有线防区扩展模块1块，8无线防区扩展模块一块，同时需安装NX-590E网络接口模块一块。系统键盘为液晶键盘NX-148E。主机安装在别墅杂物室内，键盘安装在进户门旁。无线防区扩展模块为保证接收良好，应配用美观的外壳NX-469明装一楼的开阔处。防剪警号安装别墅大门外。
三、报警设备选型简介
由于该别墅小区属于高保安等级的住户，因此需要技术比较可靠，稳定的报警主机和探测器组成防盗系统，以保证系统的高稳定性和可靠性，减少误报警并避免漏报警。有鉴于此，我们主要选用美国通用智能科技公司（GE-Security）的产品来构建系统。
1、关于GE Security 通用电气智能科技（亚太）有限公司（GE Security ）隶属于著名的跨国公司GE（通用电气） 的基础设施集团(GE Infrastructure)，是全球电子安防技术的领导者，全球最大的保安、消防、电视监控、门禁控制及光纤通信，违禁品探测设备制造商之一。

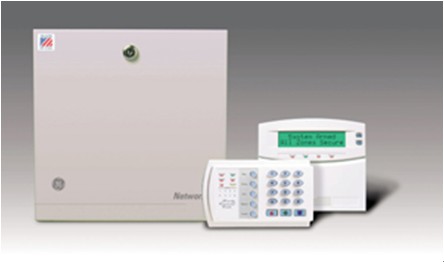

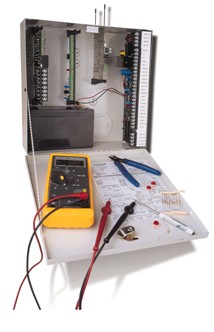

2、报警控制主机及操作键盘
| |||
|
NX系列有线报警控制主机是GE Security公司属下Caddx公司最优秀的产品，具有较高的性价比。NX-8主机采用了专利技术的主板侧置技术，安装接线和扩展都十分方便。主板工艺精良，全部采用SMT贴片技术，具有良好的抗干扰能力，该机主要特点如下：
最多可扩展为48个有线/无线防区，内置8个子系统； 所有防区均可设置为火警或盗警防区； 最多可连接24个键盘； 支持远程电脑上传或下载系统设置及报警信息； 独有的侧插入主板设计，方便系统扩展； 内置4个主板输出，47种系统事件可以触发； 支持2线制或4线制烟感探测器； 最多支持99个4位或66个6位用户密码； 内置警号驱动及电压输出； 动态电池测试； 电话线防剪； 可保存185个带时间、日期的系统事件记录； 支持SIA和CID 报警通讯格式。 |
 | ||
|
3、EV100PI 高性能被动红外探测器
由GE Security在欧洲的子公司荷兰ARITECH生产，专为住宅及短距离商业应用场合而专门设计。EV100探测器不仅具有良好的外观形状，而且具备卓越的探测性能以及简单的安装方式，采用插入式的快速且无故障的电气插装方式。 EV100PI ： 10米探测范围－5片幕帘，防20kg以下宠物； 插入式电气安装工艺； 高精密度抛物线聚焦幕帘反射镜； 密封光学腔，杜绝昆虫和灰尘进入。
|
 | ||
|
4、一氧化碳探测器240-COE
高工业级电-化学技术增强了可靠性； 8mA低电流驱动，不需要额外提供电源； 美观的设计； 适合商业或住宅场合使用； 一氧化碳探测器制造先驱； COe：探测器寿命终止时自动提示需要替换。
|
 | ||
| 5、智能烟雾探测器541CXT
精确的双技术探测（固定温度/每分钟温度上升率）能更快探测火灾的发生； 漂移补偿技术减少误报； 可替换的光学腔使探测器维护更容易； 低矮的外形设计适用于多种安装环境； 兼容大多数火警和安防报警主机。
|
 | ||
| 6、手动紧急报警开关3045-W
专用于银行等金融部门的紧急报警开关，设计独特，可防止意外触发而引起的误报警。
安装在桌面或抽屉的背面，他人难以发现； 流线型外观设计可防止衣物刮住而产生的误报警； 开关手柄专为指尖扳动而设计； 当手柄回位时，干簧管即自动复位。
|
 | ||
|
7、无线钥匙扣遥控键盘NX-470
该钥匙扣遥控键盘由ITI公司为Caddx生产，ITI产品编号为60-659-95R，为安防行业最佳无线器材。
提供方便的系统控制功能（布防或撤防）； 嵌入式按钮有效防止误报警； 红色的LED指示灯确认按钮被按下； 可触发紧急报警信号； 内置3VDC，33mAh碱性电池； 电池使用寿命为5-8年。
|
 | ||
| 8、声光警号AS504
外形美观； 内置双压电警号，最大声强114分贝； 全密封电路组件； 内置防拆开关和镍镉电池； 具有防剪断功能，内置可调的断线计时器； 内置频闪警灯； 可水平或垂直安装。
|
 | ||
|
四、联网报警中心设备选型简介
根据招标方的对联网报警系统的系统需求、联网需求和报警中心设备的软、硬件需求，结合该别墅小区将要使用的报警控制主机的实际情况，我方推荐使用美国通用智能科技有限公司（GE Security）出品的OH-2000E（Osborne-Hoffman）报警接收主机和深圳市丛文科技科技有限公司的警讯中心软件V4.5版，及相关配套设备组成联网报警中心。该联网报警中心通过公用电话网（PSTN）与招标方已安装的各报警控制主机相连后，即可组成完整的联网报警系统。 生产OH-2000E报警接收机的Osborne-Hoffman公司为GE Security下属企业，该公司为专业设计、制造报警接收机的企业。1981年Osborne-Hoffman公司即生产出世界上第一款多通讯格式报警接收机，并已成为行业的标准。 OH-2000E采用结构化、模块化设计，用户可根据自身的需要添加双电话线接收卡、TCP/IP扩展卡（用于网络传输），并可同时接收来自普通电话线和网络的报警信息。该机最多可接入16条电话线，理论上用户数目不受限制，具有优异的可扩展性。兼容市场上主流的绝大部分报警通讯格式，达24种之多。所有这些报警信息可在同一条线路上传送，接收机可自动识别并发送相应的握手信号。 OH-2000E为Osborne-Hoffman公司2003年度最新产品，该机使用了两项Osborne-Hoffman公司持有的专利技术（美国专利号：6034619、6327265），先进性非其他厂商产品可比。OH-2000E已通过美国UL认证和CE认证。
4.1 数字报警接收机选型介绍

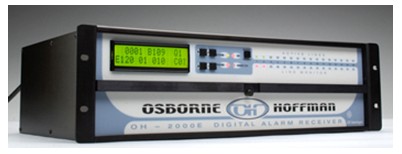

4.1.1 数字报警接收机（OH-2000E）
4.1.1.1 报警接收机 选用美国OSBORNE-HOFFMAN公司生产的OH-2000E 2×16在线数字接收机。
该机具有以下特点： 卓越的可靠性，已为全球数万用户所证明； 最多可接入16条电话线，每个扩展卡可接入2条电话线； 电话扩展卡可从前面板安装并支持热插拔； DNIS（来电号码识别系统），有助于减少报警接收机所需的电话线； 自动识别不同通讯格式的报警信息，任意线路均可混合接收； 发出握手信号时即开始接收信息，有效加快接收警情的速度； 可处理的用户数为无限； 接收机可监视系统中的计算机，电话线，电源，打印机，并可自动进行自检 可存储多达12000条事件记录，掉电不会丢失； 用户可自行设置握手信号的频率； 内置闪存易于通过E-mail进行远程升级； 2行，40字符的LCD液晶显示屏幕； 新增TCP/IP接口，支持网络报警信息接收。
| |||
|

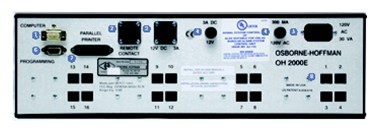

该机电气特性如下：
具有连接打印机的外部并口； 具有连接计算机的RS-232串口； RS-232串口用于外部编程和升级； 内置远程报警端口； 电源有115VAC和220VAC备选，后备电源为12VDC； 电话线可防雷，交流电源可承受电压波动； 可安装于标准19”机柜； 具有双向语音和视频功能（需模块支持）。
|
 | ||
| OH-2000E可支持以下厂商的报警控制通讯主机：
Acron, Adcor, Ademco（安定宝）, Apex, Aritech, ATT, Caddx, C&K（IntelliSense，美安）, Capricorn, DCI, Detection Systems（迪信）, DMP, DSC, DTI, Eagle, Elcombe, Electronics Line, FBI, Fire Lite, Franklin, GSC, Infinity, ITI, Lifecall, Lifeline, Linear, Litton, Merry Electronics, Moose, Napco, Optex-Morse, Radionics, Scantronics, Sentrol, Sescoa, Silent Knight, Simplex. Tellier, Transcience, Trionics, Ultrak and many others.
OH-2000E支持的报警通讯格式：
PULSE（脉冲） 10pps, 15 pps, 20 pps double round or checksum DTMF Ademco Contact ID FSK SIA 1, SIA 2 SIA 8,SIA 20 ITI
| |||
| 4.2 警讯中心报警接收处理软件（ACW3000- V4.5）
4.2.1 功能说明
警讯中心软件运行于Windows 2000操作系统，用户界面友好，采用多媒体显示，使用方便，自动化功能强，操作简单，并有多种不同的接口以适应使用不同的报警接收主机用户的需要。还可以提供软件接口给高级用户进行二次开发，方便与其它系统集成。 警讯中心具备可靠的性能，完善的数据库，友好灵活的操作界面，在各种类型的报警中心中得到广泛的应用。
4.3 专用网络报警接收机OH-NETREC-D
网络型报警接收机是一个基于TCP/IP的专用报警中心，该软件经过完全测试并预装于DELL PC中，该系统可直接连接到网络中，作为LAN/WAN中的报警专用服务器。网络型报警接收机只需很少的带宽就可有效监视多至10,000台GE Security的NX系列报警主机。接收机既可独立工作也可并行工作，可以备份NX-590E模块中的报告。报警信息可发送到两个不同的网络型报警接收机。在网络通讯中断的情况下，NX系列主机可以利用备份的电话线传送报警事件。 接收机支持Contact ID和SIA通讯协议，用户可根据需要选择协议。网络型报警接收机可提供一个完整的安全网络解决方案和因特网监控方案。
4.3.1 标准特性
基于JAVA，运行于Windows 2000和Linux操作系统； 以太网10BaseT/100-BaseT网络连接； 相关报警信息传送到报警主机用于监视和产生即时报告； 监视和支持10,000台GE Security NX系列报警主机； RS232接口和以太网接口； 支持支持Contact ID和SIA通讯协议，NX-590E模块可编程； Dell Pentium 4，1.8GHz处理器，512MB SDRAM，键盘，162监视器，20G HDD，Intel Gigabit NIC 16MB显卡，Sound Blaster声卡，48×CD ROM，鼠标，Windows 2000操作系统。
| |||
