小区周界报警系统方案
一、系统设计思想根据对该小区周界土建施工图的研究，并结合用户提出的安防需求制定本方案。由于小区占地面积较大，围墙距离较远，为保证系统的可行性和可靠性，本案采用主动红外对射做前端探测器，系统架构采用适合较远布线距离的双总线模式。同时结合使用计算机与报警控制主机直连，通过专用软件直接监视报警系统的运行情况。基于本公司的实际使用经验，本方案的主要报警器材全部采用美国通用电气智能科技公司（GE Security）的产品（硬件产品），软件则选择丛文公司的《警卫中心》，方案选型的基本思想为保证系统稳定可靠、防范有效、误报警少、使用方便。同时保留足够的冗余防区以备用户日后可能的扩展。二、系统设计依据和防范级别 2.1 系统设计依据建筑设计院提供的弱电施工图中华人民共和国公共安全行业标准《安全防范工程程序与要求》GAT75-94 《民用建筑电气设计规范》JGJ/16-92 《防盗报警控制器通用技术条件》（GB 12663-90）《中国建筑电气设计规范》《公安部监控设备安装规范》 2.2 系统防范等级组成以计算机为核心的安保系统，可集成门禁、防盗和闭路电视监视系统；报警系统控制信号传输以总线为主；报警控制主机与专用计算机通过RS-232串口方式互联；总控制室设于C1楼内首层；报警控制主机和前端探测器分开供电，分别设置后备电源，同时系统采用不间断电源（UPS）供电。三、系统设备简介美国通用电气智能科技有限公司（GE Security）是全球最大的安防产品的制造商和集成商之一，隶属于美国通用电气公司（GE）。其下属的Sentrol公司、Caddx公司和ITI（Interactive Technologies Inc.）公司及ESL公司均是安防行业的翘楚，凭借在此领域的多项专利，GE Security一直领导着安防系统的发展方向，能为用户提供从防盗报警到家居自动控制的全方位解决方案。报警系统的核心部分采用GE Security的NX-8E报警控制主机，与系统操作键盘NX-148E液晶显示键盘一起安装在小区主入口处的C1栋安保中心内。小区周界由于布线长度较长，考虑布线简便，同时节省电缆，采用PinPoint双总线系统。只需将RVV-3×1.5（线径1.5mm²，1根备用）的电缆从主机接出，所有的单防区模块直接挂在总线上即可。现场安装的主动红外对射应采用独立供电方式，主机不提供电源。系统最终容量为19个有线防区（系统实际使用19个有线防区），冗余防区可用于用户日后升级。系统配置2个警号，1个安装在消防安保中心内，另一个随4I4O-ID模块安装在小区西侧停车场，报警时音量可达110分贝以上。系统的专用计算机安装在主机旁，以RS-232串口与NX-8E主机连接；计算机内安装深圳丛文公司的“警卫中心”软件，用于系统的实时监视和控制。用户可自行建立各防区的电子地图，以方便防区报警显示和快速处理警情。

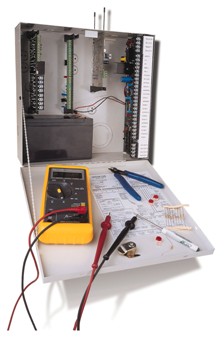

以下为系统设备简介： 1、NX-8E报警控制主机及其键盘 8个基本可编程防区，最多可扩展为192个可编程防区，内置8个完全独立的子系统；所有防区均可设置为火警或盗警防区；最多可连接32个键盘，每个子系统最多可接8个键盘；支持远程电脑上传或下载系统设置及报警信息；独有的侧插入主板设计，方便系统扩展；使用无线扩展模块，可扩展到48个无线防区；可设置公共防区，隶属于单个或多个子系统；支持2线制或4线制烟感探测器；最多支持240个4位用户密码，1个胁迫码；内置警号驱动及电压输出；动态电池测试；电话线防剪断检测；可保存512个带时间、日期和子系统标记的系统事件记录；支持SIA和CID 报警通讯格式；系统扩展模块可安装在离主机最远760米处；支持PinPoint双总线；与丛文《警卫中心》软件兼容。
2、NX-148E 液晶显示编程/操作键盘全功能的系统操作和编程键盘；可观察最多192个防区的状态；内置蜂鸣器可发出系统提示音；内置3个可选的紧急报警按钮，包括匪警、火警和医疗救护；适用于NX全系列主机。

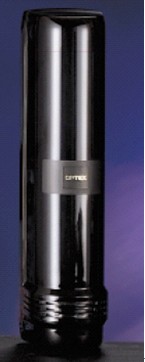

3、AX-70T/130T主动红外对射探测器可用于室内或室外；强力双光束脉冲红外能量；电压显示安装校对状态；可调节射线切断周期。

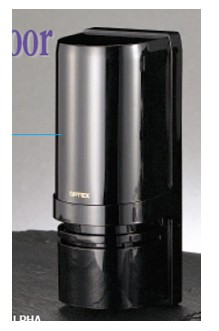

4、AX-100/200ALPHA主动红外对射探测器警报状态显示；调节角度好，易于校对；双同步脉冲射束设计以增强稳定性；自动信号损益控制；可调节射线切断周期；防雷击功能；坚固耐热的外壳设计；可调射束频率；三步发光二极管显示以确保射束校对快速准确；透过观景器看到发光二极管校对状态显示。
5、AX-650MKII主动红外对射探测器警报状态显示；调节角度好，易于校对；双同步脉冲射束设计以增强稳定性；自动信号损益控制；可调节射线切断周期；防雷击功能；坚固耐热的外壳设计；可调射束频率；具有双向发射的功能；警报记忆。

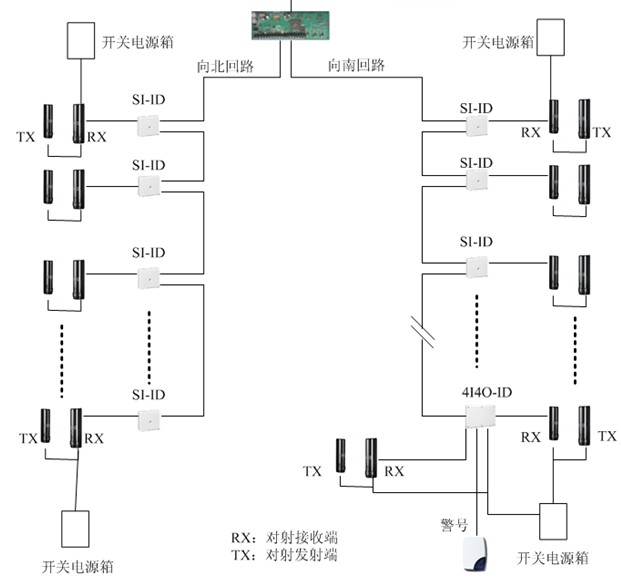

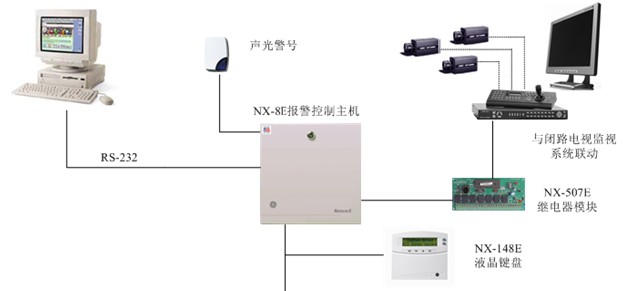

6、“警卫中心”软件功能（可选）同时集中监控多台防盗报警主机：可通过串口或CW2104扩充输入口来连接任意多台的报警控制主机，构成大型的集中监控式联网报警系统。可支持多种类型的报警主机。实时报警、实时巡更监控：利用报警主机系统在警卫中心中实现实时的报警和巡更系统，报警主机所有防区只需设为24小时无声报警类型，在软件中重新设置为不同类型的防区和巡更点。任意数量的子系统用户：可以设置包含任意数量防区的任意数量的子系统用户，不再局限于原来报警主机的有限的几个子系统。完善的巡更计划与巡更线路：可通过PK7001巡更键盘作为巡更点和识别巡更人员，并可任意设置巡更线路，制定多个巡更计划以避免被坏人摸清规律。可通过定时或手动的方式执行巡更操作，对未及时巡更地段及时提醒操作员注意。巡更与报警的自动联动功能：可设置巡更时可以自动旁路相关路线的防区，避免误报，同时减轻操作员的负担，提高系统的自动化程度。串口输出的CCTV报警联动：可通过串口输出，直接与CCTV系统进行报警联动，减少常规报警联动的接线和硬件成本。也可以利用联动输出模块实现传统的报警联动。可编程的联动输出模块：可通过联动输出模块驱动LED电子地图板、灯光、电器等设备，并可编程选择报警状态和巡更状态等来设定输出联动方式。四、系统布置简图
