双网联网报警标准方案
| |
|
一、前言
随着改革开放的不断深入，全国经济呈高速发展趋势，由此产生的治安形势日趋复杂，越来越多的人们开始关注自身的安全问题。在简单经济基础上，人们面临的环境没有什么大的差别，但社会的发展在让环境丰富多样化的同时，也加大了人们之间的各种差距。人们面临的不再是一个基本类似的单纯世界，而是一个越来越让人眼花缭乱，人与人之间差别越来越大的丰富世界。这种差别在激起人们向上愿望的同时，也让某些人不劳而获的心理愈加膨胀，导致社会安全问题日益突出。 联网报警中心的建立将严格遵循“技术先进、功能齐全、运行可靠、投资合理”的原则。 安全防范系统主要体现在“预警在先”， “预警在先”除了依靠人防措施之外，很大程度上倚赖技防手段来实现。而一个先进的区域连网报警系统可有效地提高安保部门“预警在先”的能力。
| |
|
二、方案设计
1、设计原则
选择报警设备除了必须考虑产品的性能、价格、技术支持外，还必须考虑它的可靠性、耐用性、兼容性、接警速度、操作的简易度、产品升级、厂家售后服务等等。 可靠性：应该报警的不丢警、属于误警的应该尽可能少 耐用性：故障率低，抵抗各种干扰，保证长时间连续操作 兼容性：可以配合尽可能多的其他报警设备的使用，以扩大设备选用机会 报警速度：在保证安全的前提下，反应速度、传输速度越快越好 操作容易：简便的操作程序，提高人员效率及减少出错机会 系统及性能升级能力：产品供应商具有强大的研发实力，能够持续提供系统升级的能力。 可信赖的售后服务：供应商是否有完善的售后服务体系，良好的维修保障。
2、设计思想
基于既安全又稳定的思想的考虑，本方案采用电话、网络双网传输方式报警。 双网报警的优势在于，当任何一网断时仍能通过另一网进行通讯报警。 本方案分由前端各1000家门店（200个物流）和报警中心组成。 前端单个门店（物流）设计思路如下：基本配备报警主机、操作键盘、网络模块、防区扩展模块各一个，在入口门配门磁一个用于探测非法开启大门，门店内配双鉴探测器若干用于探测非法入侵，仓库配门磁和双鉴探测器用于探测非法入侵，收银和财务配紧急拉手用于紧急情况（如被胁迫）时的紧急报警，保险柜配震动探测器用于保护保险柜,通过联动输出模块与视频监控连接。报警传输途径：电话线和网络。 中心主要设备包括： 网络报警接收部分：接警电脑、网络报警接收软件（OH-NetRec-Software） 电话报警接收部分：数字报警接收机（OH-2000E）、接警软件(SAJ-2006) 各门店、物流和报警中心基于上述配置后，当有犯罪分子非法入侵时，相关的探测器即可探测到入侵行为，经主机判别处理后即在现场发出声光报警。同时经过网络和电话线同时向总报警中心发出警情，中心可以在报警处理计算机上即看到事发的具体分店具体的防区（报警位置）再采取相应的应对措施。从非法入侵到中心响应时间用网络报警时不超过5秒，当任一传输线路断路时，另外的传输线路仍可继续工作，且自动将各种故障上传到中心。 本套方案由于采用美国通用公司(GE)系列产品，性能可靠，质量上乘，系统无故障工作时间长。接警中心可以通过网络接收软件及接警软件很方便了解各用户的安全情况，通过电子地图功能，能很快的掌握报警信息。

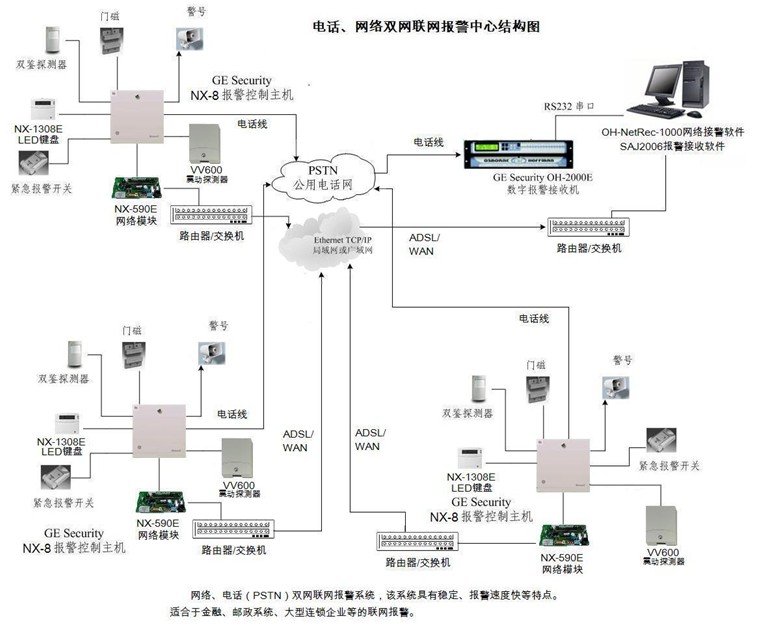

双网报警系统结构图：

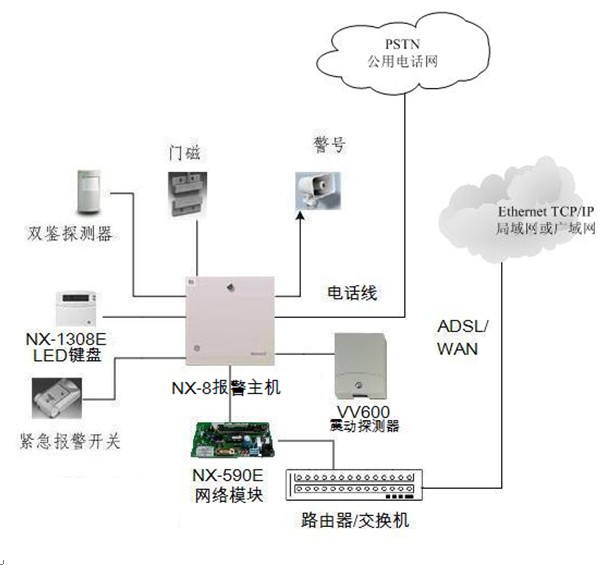

前端分店结构图： | |
|
三、设备选型
在此方案中我们采用美国通用公司GE系列产品。 GE-Security隶属于著名的美国通用电气公司（GE），是全球电子安防技术的领导者，全球最大的保安、消防、电视监控、门禁控制及光纤通信，违禁品探测设备制造商之一。GE是世界上最大的多元化服务性公司，同时也是高质量、高科技工业和消费产品的提供者。从飞机发动机、发电设备到金融服务，从医疗造影、电视节目到塑料，GE致力于通过多项技术和服务创造更美好的生活。 GE的历史和荣誉 发明家托马斯 .爱迪生 于1878年创建爱迪生电灯公司。 1892年，爱迪生电灯公司和托马斯-休斯顿电气公司合并，创立通用电气公司。 GE是自道·琼斯工业指数1896年设立以来唯一至今仍在指数榜上的公司。 2005 • 世界上最受尊敬的公司, 排名第二 (来源：Financial Time) • 最受尊敬的全球化公司 (来源: Barron's)
2006 • 道-琼斯可持续发展指数的成员 • 美国和世界上最受尊敬的公司，排名第一 (来源:Fortune)
2007 • 世界上最好的研发公司 (来源: R&D Magazine)
| |
|
接警中心设备：

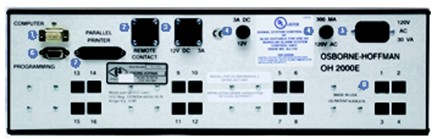

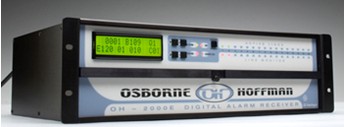

1、数字报警接收机（GE OH-2000E）
报警接收机选用美国OSBORNE-HOFFMAN公司生产的OH-2000E在线数字接收机，该机具有以下特点： • 卓越的可靠性，已为全球数万用户所证明； • 最多可接入16条电话线，每个扩展卡可接入2条电话线； • 电话扩展卡可从前面板安装并支持热插拔； • DNIS（来电号码识别系统），有助于减少报警接收机所需的电话线； • 自动识别不同通讯格式的报警信息，任意线路均可混合接收； • 发出握手信号时即开始接收信息，有效加快接收警情的速度； • 可处理的用户数为无限； • 接收机可监视系统中的计算机，电话线，电源，打印机，并可自动进行自检； • 可存储多达12000条事件记录，掉电不会丢失； • 用户可自行设置握手信号的顺序和频率； • 内置闪存易于通过E-mail进行远程升级； • 2行，40字符的LCD液晶显示屏幕； • 新增TCP/IP接口，支持网络报警信息接收。
|
 |
|
该机电气特性如下：
• 具有连接打印机的外部并口； • 具有连接计算机的RS-232串口； • RS-232串口用于外部编程和升级； • 内置远程报警端口； • 电源有115VAC和220VAC备选，后备电源为12VDC； • 电话线可防雷，交流电源可承受电压波动； • 可安装于标准19“机柜； • 具有双向语音和视频功能（需模块支持）
|
 |
|
OH-2000E可支持以下厂商的报警控制通讯主机：
OH-2000E支持的报警通讯格式：
PULSE（脉冲）
| |
|
2、OH-NetRec-Software
网络接收机既可以作为专用报警监控站，也可以作为传统的商用报警中心站。网络接收机监视所有的报警报警活动，同时通过NX-590E以太网接口模块监视Caddx系列报警主机。 特点： 网络接收机是一个基于TCP/IP的专用报警监控站，该软件经过完全测试并装于PC中 该系统可直接联接到网络中，作为在LAN/WAN中的报警专用服务器，网络接收机只需很少的带宽就可以有效监视多至10,000台Caddx系列报警主机 接收机既可以独立工作，也可以并行工作 可以备份NX-590E模块中的报告 事件报告可以发送到两个不同的网络接收机 在网络通讯中断的情况下，Caddx系列报警主机可以利用备份的电话拨号线传送报警事件 基于JAVA，运行于Windows 2000和Linux环境 以太网10BaseT/100-BaseT网络连接 相关信息传送到报警主机以用于监视或产生即时报告 监控和支持10,000个Caddx系列报警主机 RS232计算机接口和以太网接口 支持SIA和Contact ID格式，NX-590E模块可编程
3、警讯中心 —— 专业的联网报警中心系统软件
接警中心软件是为大型接警主机OH-2000E设计的报警接收及处警管理软件。运行于Windows操作系统，界面友好、使用快捷、方便，并提供了软件接口给用户进行二次开发，提高系统集成度。
管理功能 1、用户事件查询、统计功能：具有强大统计报表功能，利用综合条件查询的方法查找需要的数据报表。 2、用户资料管理功能：添加新用户、修改用户、删除用户、用户查询、用户排序和列表打印。
安全措施 对于任何接警软件，操作员的管理至关重要，主要是软件的运行安全和责任的划分。系统采用操作员分级管理，设置不同权限以保证软件操作的安全并能完全控制每一个操作员在系统中的行为能力。 操作员记录管理，主要对操作员的增加、编辑、权限设置等功能。
电子地图功能 地图是针对一些简单的防区位图进行编辑用户及主机、子系统和防区报警热点，实现报警后相应防区热点闪动，提示用户具体的报警部位，便于及时处理。
完善的事件记录 接警中心具备完善的事件记录系统。系统中发生的各种事件都可以详细地记录，例如报警记录、系统记录、操作记录等。
| |
|
分店设备：

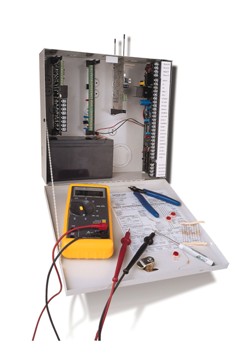

1、报警主机：NX-8
NX-8主机采用了专利技术的主板侧置技术，安装接线和扩展都十分方便。主板工艺精良，全部采用SMT贴片技术，具有良好的抗干扰能力，该机主要特点如下： 最多可扩展为48个有线/无线防区，内置8个子系统； 所有防区均可设置为火警或盗警防区； 最多可连接24个键盘； 支持远程电脑上传或下载系统设置及报警信息； 独有的侧插入主板设计，方便系统扩展； 内置4个主板输出，47种系统事件可以触发； 支持2线制或4线制烟感探测器； 最多支持99个4位或66个6位用户密码； 内置警号驱动及电压输出； 动态电池测试； 电话线防剪； 可保存185个带时间、日期的系统事件记录； 支持SIA和CID 报警通讯格式。
|
 |
|

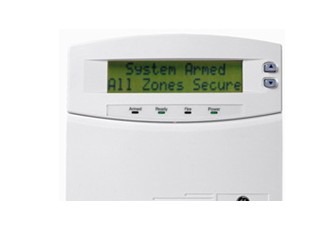

2、NX-148E 液晶显示编程/操作键盘
主要特点： 全功能的系统操作和编程键盘； 可观察最多192个防区的状态； 内置蜂鸣器可发出系统提示音； 内置3个可选的紧急报警按钮，包括匪警、 火警和医疗救护； 适用于NetworX全系列主机。
|
 |
|

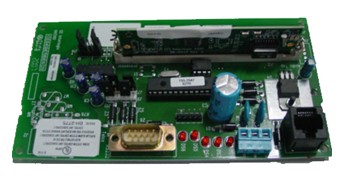

3、NX-590E TCP/IP网络模块
主要特点： 提供10M以太网接口和TCP/IP网络协议； 通过网络于报警中心连接； 网络带宽占用低； 内置WEB服务； 提供2400波特率ppp连接； 支持SIA和Contact ID报警格式； 可将系统事件发送到两个不同的IP地址； 在一个独立的报警网络中最多可连接10000台报警主机。
|
 |
